적응형 갑판 발사대

Adaptable Deck Launcher(ADL)

요약

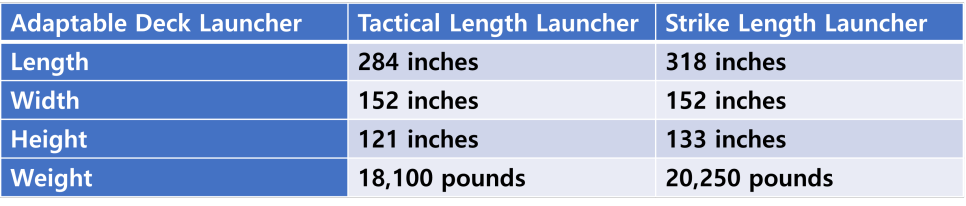

BAE 시스템즈에서 내놓은 발사대다. mk41과 같은 인텍(In-Deck) 구조는 갑판 하부에 설치가 되기에, 기본적으로 함정의 설계 단계에서부터 설치 공간에 대해 고려되어야 한다. ADL은 mk41의 사용이 어려운 함정에 설치되는 대안이 될 수 있다. mk41의 캐니스터(canister:발사/보관 용기)는 BAE에서 설계, 제조 및 납품하며, 이를 이용한 발사대다. 전 세계적으로 널리 이용되는 mk41과 발사용기가 같다는 것은 호환성 면에서 우수하다. 발사기는 타격 길이 발사대와 전술 길이 발사대로 2가지가 있다.

---

적응형 갑판 발사기(ADL)는 미 해군 및 연합군 선박에 단기간 적용할 수 있는 고정 각도, 저고도, 갑판 장착형 선박 방어 발사 시스템(SDLS)의 요구 사항을 충족한다. ADL은 Mk 25 쿼드 팩 캐니스터의 Evolved SeaSparrow Missile(ESSM) 및 Mk 41 VLS와 호환되는 다른 캐니스터와 완벽하게 호환된다. 발사 제어는 Mk 41 VLS 전자 제품군 및 기타 발사 제어 시스템에서 제공할 수 있다.

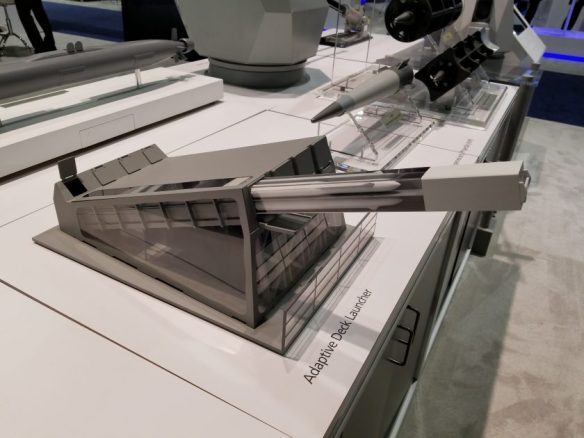

ADL은 전술 길이와 타격 길이의 두 가지 길이로 사용할 수 있으며 Mk 41 수직 발사 시스템(VLS) 용으로 개발된 미사일 캐니스터와 완벽하게 호환된다. 발사 제어는 Mk 41 VLS 전자 제품군과 다른 발사 제어 시스템에 의해 제공될 수 있다. ADL은 Mk 41이 아닌 함정에 공대지 미사일 방어, 지상 타격, 대함 및 대잠수함 능력을 배치하는 간단한 접근 방식을 통해 모듈식 설계를 통해 다양한 함정에 적용할 수 있는 덱 장착형 발사대로 구성할 수 있다. 레이더의 서명과 유지 보수를 최소화하고, 포위된 미사일에 대한 보호를 제공하기 위해 보호 인클로저와 함께 배치될 수 있다. 재장전이 가능한 ADL은 서비스 수명 동안 수많은 출시를 지원한다.

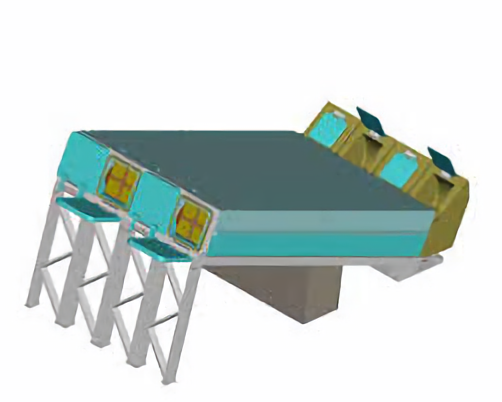

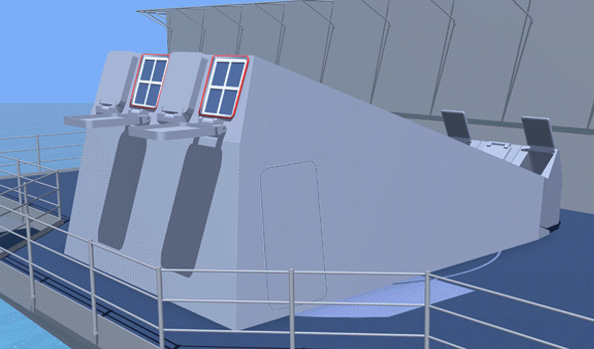

Mk 41 VLS 41이 아닌 선박에 ESSM을 배치하는 간단한 접근 방식을 제공하는 ADL은 다양한 선박 애플리케이션을 위한 낮은 각도의 덱 장착 발사기로 여러 발사 셀을 구성할 수 있는 모듈식 설계의 이점을 얻는다. ADL은 보호 인클로저와 함께 배치되어 레이더 시그니처, 유지 관리를 최소화하고 장착된 미사일 및 서비스 연결에 대한 보호를 제공한다. 이 시스템은 재장전이 가능하며 서비스 수명 동안 수많은 발사를 지원할 것이다.



ADL은 단기적으로 "VLS와 같은" 신뢰성을 제공하고 기존 Mk 41 VLS 물류 시스템을 활용하여 저비용 운영을 가능하게 한다. 설계는 선상 항해 및 생존 요구 사항을 충족하고 탄도 위협에 대한 장갑 보호 기능을 제공한다.

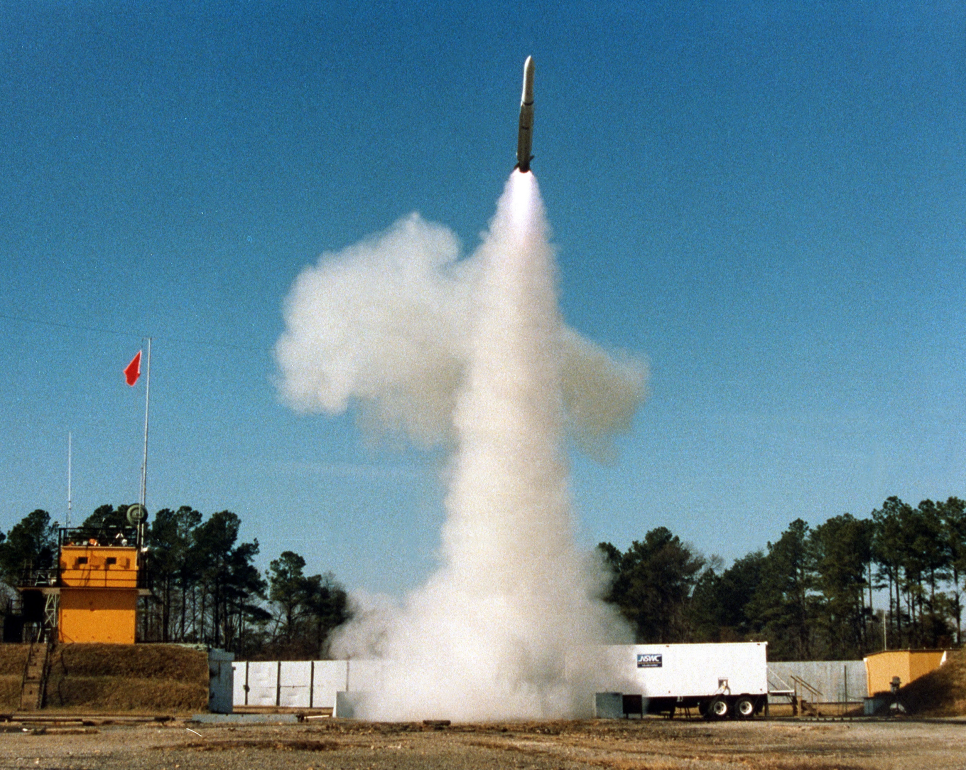

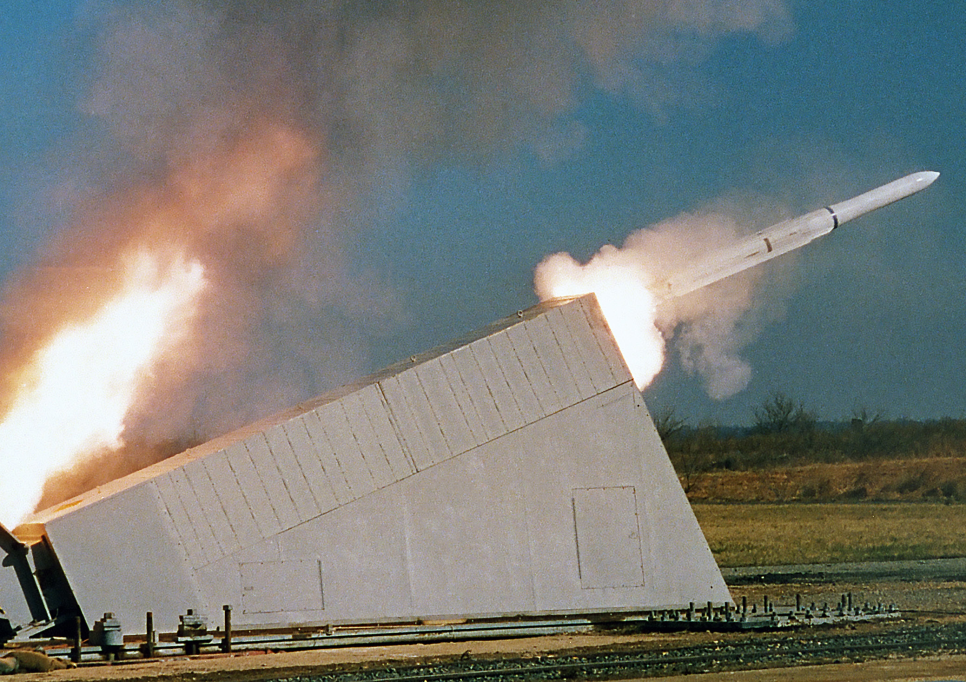

개념 증명 시연에서 ADL은 ADL로 둘러싸인 Mk 25 쿼드 팩 캐니스터에서 ESSM을 성공적으로 발사하여 ADL이 미사일 배출 및 가스 관리에 대한 요구 사항을 충족하고 적절한 발사기 구조 지원을 제공하는 동시에 Mk 41 VLS 발사 제어 장치의 적용 가능성을 입증했다. SDLS 작업을 위한 시스템 변형이다.



이 동일한 접근 방식은 지상 공격, 방공 및 대잠전을 포함한 다른 미사일 및 임무에도 적용돤다. ADL은 크고 작은 플랫폼을 위한 분산된 치명성(Distributed Lethality/DL) 및 분산 해상 작전(Distributed Maritime Operations)에 대한 요청에 응답한다. LCS, FFG(X), 대형 덱 수륙양용 선박 및 항공모함이 직접 적용된다.

---
