차체12

•

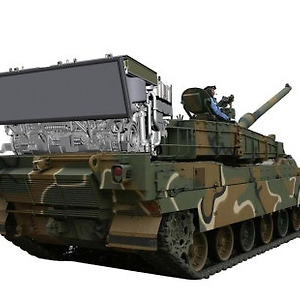

  K2 전차 차체 같이보기- 동력장치실 위주 S&T중공업, K2전차 변속기 군 운용시험 완료 | 연합뉴스 (좌)K2전차 2차 양산 출고식 영상 28초 (우)K2 흑표 전차의 동력발생장치는 엔진/변속기/냉각장치를 합친 파워팩으로서 위의 사진과 같이 분리된다.K2 전차 차체의 대략적인 구성도는 잘 알려져 있다시피 위와 같은데, 오늘 이 글에서는 조금만 더 살을 붙여 보겠다.위 사진에서는 승무원실과 동력발생장치실을 구분하는 차단벽에 크고 작은 원형의 구멍이 두개가 보인다.차기전차 잠수도하 체계 개발 (좌)전차 포탑 승무원실의 내부 열/유동장에 관한 수치적 연구 (우)이는 각각 차단벽 공기흡입구(대)와 에어컨 덕트(소)를 연결하는 통로다. 또한 우측 그림을 보면 차단벽의 왼쪽 구석이 살짝 엔진룸 쪽으로 튀어나온 것을 볼 수 있는데실제로도 이 부분은 엔진룸.. 정리-군사 2025. 1. 31.

•

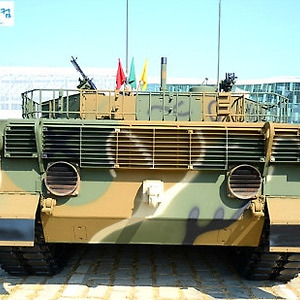

  K1 전차 차체 같이보기- 동력장치실 위주 Bemil - ADEX 2013 K1A1 야외전시 (좌)국방홍보원 블로그 - 전차의 엔진은 어떻게 정비할까? (우)K1A1 전차의 후방 모습이다. 엔진룸의 상판은 우측 사진과 같이 분리 된다.K1A1 전차의 우아한 기행[ARMY SYMPHONY]1분 34초 (좌)1분 44초 (우)K-1전차에서 K-9 자주포까지 이 곳을 거쳐가는 장비 종류만 무려 1,000여가지! 명실상부 최강 화력 대한민국 육군 최상위 정비부대│육군 종합정비창│극한직업6분 35초포탑까지 분리된 K1A1 전차다. 승무원실 후방 부분과 엔진룸이 격벽으로 분리되어 있다. 스노클을 위한 공기를 승무원실로 부터 공급받기 공기 흡입구, 유압 관련 장치들을 연결할 구멍이 나 있는 것을 확인할 수 있다. 승무원실 격벽 쪽에 축압기, 주유압펌프, 은색.. 정리-군사 2025. 1. 28.

•

  K2 전차 차체 구성품 2개 표시 차량 제어 컴퓨터조종수 디스플레이 유닛 잡담-군사 2025. 1. 25.

•

  그러고 보니 흑표 차체 반응장갑이 반응장갑 장착용 판 조립체를 보여주는 사진이 없네그래서 짤로 만들어서 설명하자면차체 사이드스커트에 장착되는 반응장갑은 오른쪽 판 조립체에 4개씩 반응장갑을 결합하여 장착됨같이보기[정리-군사] - K2 전차 반응장갑 교보재 장착위치와 방법 K2 전차 반응장갑 교보재 장착위치와 방법K2 흑표 전차는 총 3가지 반응장갑을 장착하는데 230개의 반응장갑을 장착하며, 이는 총 1.6톤의 무게를 가진다. ●반응장갑 1형 76개 ●반응장갑 2형 54개 ●반응장갑 3형 100개 반응장갑 1형 수량 76seaseadam.tistory.com여담위의 반응장갑 장착위치 글도 모델링을 이용한 풀-이미지 설명을 생각중 잡담-군사 2024. 6. 23.

•

  현재의 K2 포탑 추정은 틀렸을 수 있음 이건 다들 잘 알고 있는 현대로템의 K2 흑표 포탑 투시도인데보면 포탑 상면 안쪽에 있는 파란 부위가 묘하게 깎여있는 것을 확인할 수 있다. 실제로 XK2 FTR(화력시제)를 보면 저 부위의 장갑만 더 안쪽으로 더 부피를 차지하는 것을 확인할 수 있다.위 사진을 보면 왼쪽이 기존까지 예상하는 장갑 블록, 오른쪽이 내부로 더 들어간 FTR의 설계를 현재 K2 차량에 그려볼 때의 형상이다. 실제 K2 차량의 내부 사진이나 모델링을 봐도 확신하긴 어렵긴 하다만, 일단 가능성은 높다..[정리-군사] - K2 흑표 차체 내부 투영도 K2 흑표 차체 내부 투영도이제까지 예상하던 K2 전차 차체 전면 복합재 구획이랑 다르게 하단에 없는 것으로 보이는 모습 출처 http://www.kipris.or.kr/khome/m.. 잡담-군사 2024. 6. 17.

•

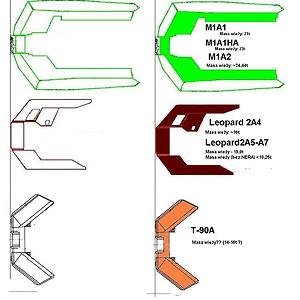

  차체 중량이라.. https://blog.naver.com/yanagi0221/223076759685 님들 그거 앎?쟤가 거진 30톤급임. 저기서 길이가 한 뼘만 줄어도 1톤 이상 빠짐. 너님들이 ㅈ도 아니라고 생각하는 그 ...blog.naver.com암만 봐도 저게 30톤씩이나 나갈 수가 없다고 봄. 차체 전체 무게면 모를까일단 흑표 중량 56톤중 반응장갑빼고 대충 55톤 포탑무게가 보통 15-20톤 사이인데, 엄청 가볍다치고 15톤이면 차체는 40톤 이제 차체에서 빠져야 하는게 궤도쪽, 포탄, 연료, 동력장치 및 부수적인 부품일텐데 궤도 약 4-5tT-158 track weighs 11,736 pounds per set, while the older T-156 track weighs 8,940 pounds per s.. 잡담-군사 2024. 6. 5.

•

  K2 흑표 전차 차체 전면장갑 커버 전면덮개,가공도>장갑,보조용,소화기 및 파편방호용- 항공기 또는 지상 차량을 소화기 및 대공사격 또는 지뢰 폭발에 의한 파편으로부터 방호하거나 또는 점유지를 방호하기 위하여 이들 장비 위에 설치할 수 있도록 특수하게 설계된 방호 덮개이다. 이 품목은 단면에서나 일개 부품 면에서 금속 또는 비금속으로 제작되었다. 이 품목은 설치하기 위한 실질적인 부품을 보유할 수 있다.  “장갑판” 및 “방탄 동의용, 파편 방호용” 및 “원단 (1), 방탄용”은 제외한다.도움https://blog.naver.com/yanagi0221/223420265610 반갑구만, 반가워요.성진호걸(腥塵好girl)blog.naver.com출처방위사업청 국방규격 정보공개/공개시스템https://www.dapa.go.kr/dapa/sub... 정리-군사 2024. 5. 15.
