MK 56 VLS

MK 56 GMVLS (Guided Missile Vertical Launching System | 유도 미사일 수직 발사 체계)

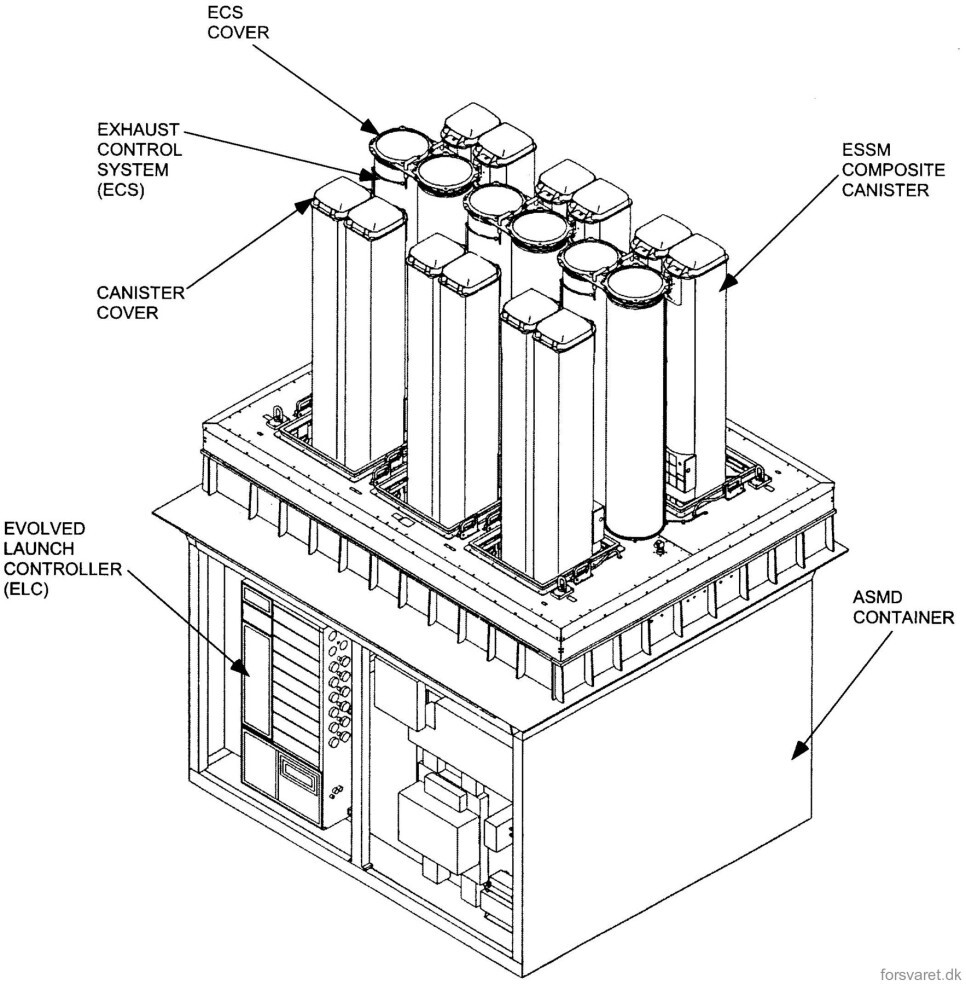

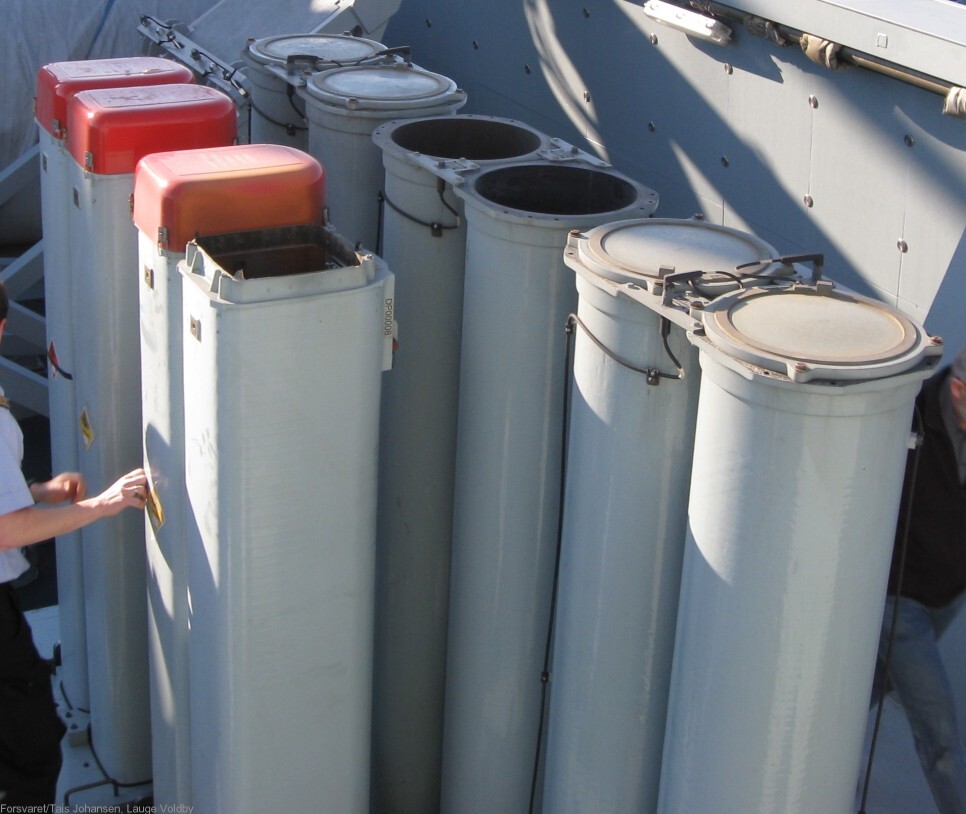

구조

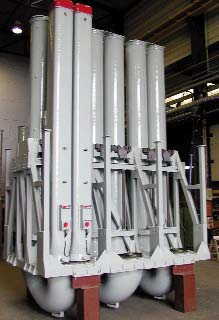

Mk.48을 바탕으로 듀얼 팩을 채용한 개량형

---

신뢰성이 높은 시스템

MK 56 유도탄 수직발사 시스템

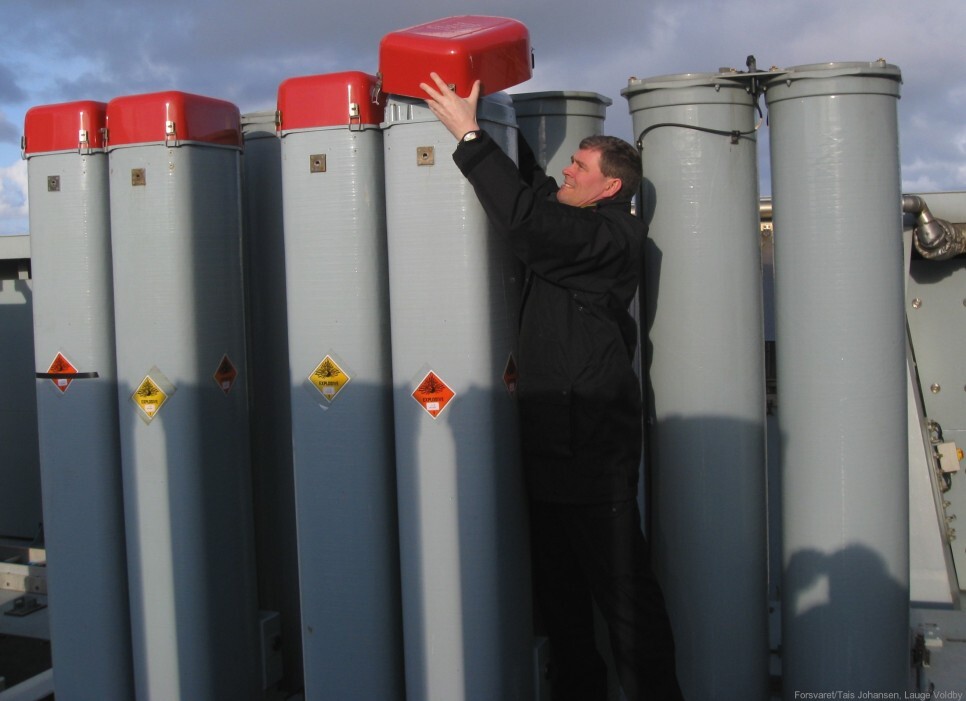

(GMVLS)는 제한된 선상 공간에서 효과적인 지역적 방어용 우산(Local Area)을 제공하며, 공격적인 공중 및 표면 위협으로부터 호위되는 선박과 선박을 위한 반구형 방어용 우산을 제공한다. 이 발사 시스템은 RIM-162 향상된 시스패로우 미사일(ESSM)을 발사하는데, 이는 모든 기상 및 전자전 상황에서 광범위한 위협에 대해 입증되었다. 이러한 위협에는 아음속 및 초음속 미사일이 포함되는데, 이들은 매우 낮은 해상 스키밍 고도 또는 가파른 다이빙 각도에 도달하고 낮은 레이더 횡단면, 회피 기동 및 전자 방해에 의해 침투에 도움을 받는다. 소형 지상 전투원들도 RIM-162 ESSM에 의해 무력화될 것이다. MK 56 GMVLS는 ESSM 미사일의 화력을 크게 높인다. MK 56 GMVLS는 문이나 모터와 같은 능동적인 기계 부품을 가지고 있지 않기 때문에, 신뢰성이 높은 MK 56 GMVLS는 또한 선박의 유지 보수, 관리, 훈련 요구 사항도 낮다. 그리고 재사용 가능한 경량 복합 캐니스터는 미사일을 쉽게 다룰 수 있게 해준다.



다용도, 컴팩트한 디자인

MK 56 GMVLS는 500톤 정도의 소형 함정부터 모든 전투함에 탑재할 수 있는 매우 작고 강력한 무기 체계를 갖추고 있다. 그것의 컴팩트한 디자인은 그것을 배 전체의 다양한 위치에 배포할 수 있게 한다. 전작인 MK 48 GMVLS와 마찬가지로, MK 56은 격납고 측면과 같은 갑판(On-Deck), 갑판 내부 삽입(In-Deck) 또는 격벽(Bulkhead)에 장착할 수 있다. 각 MK 56 시스템은 선박의 요구사항에 따라 2개에서 16개의 ESSM을 수용하도록 구성될 수 있다. 미사일이 16기 이상 필요할 경우 MK 56 시스템을 추가로 설치할 수 있다. 독립형 시스템인 GMVLS는 선박 서비스에 의존하지 않고 모든 기상 환경을 견딜 수 있도록 설계되었다. MK 56 GMVLS 구성은 또한 미사일을 충격 및 극한의 녹수 환경으로부터 격리시킬 수 있다. MK 56 GMVLS는 현재 정가 생산(FRP)되고 있다.



MK 56 GMVLS는 반구형 커버리지, 설치 유연성, 높은 신뢰성, 낮은 라이프 사이클 비용, 그리고 유지 보수 및 물류 지원 프로그램을 갖추고 있다. 그것은 또한 높은 화력을 지원한다.

---

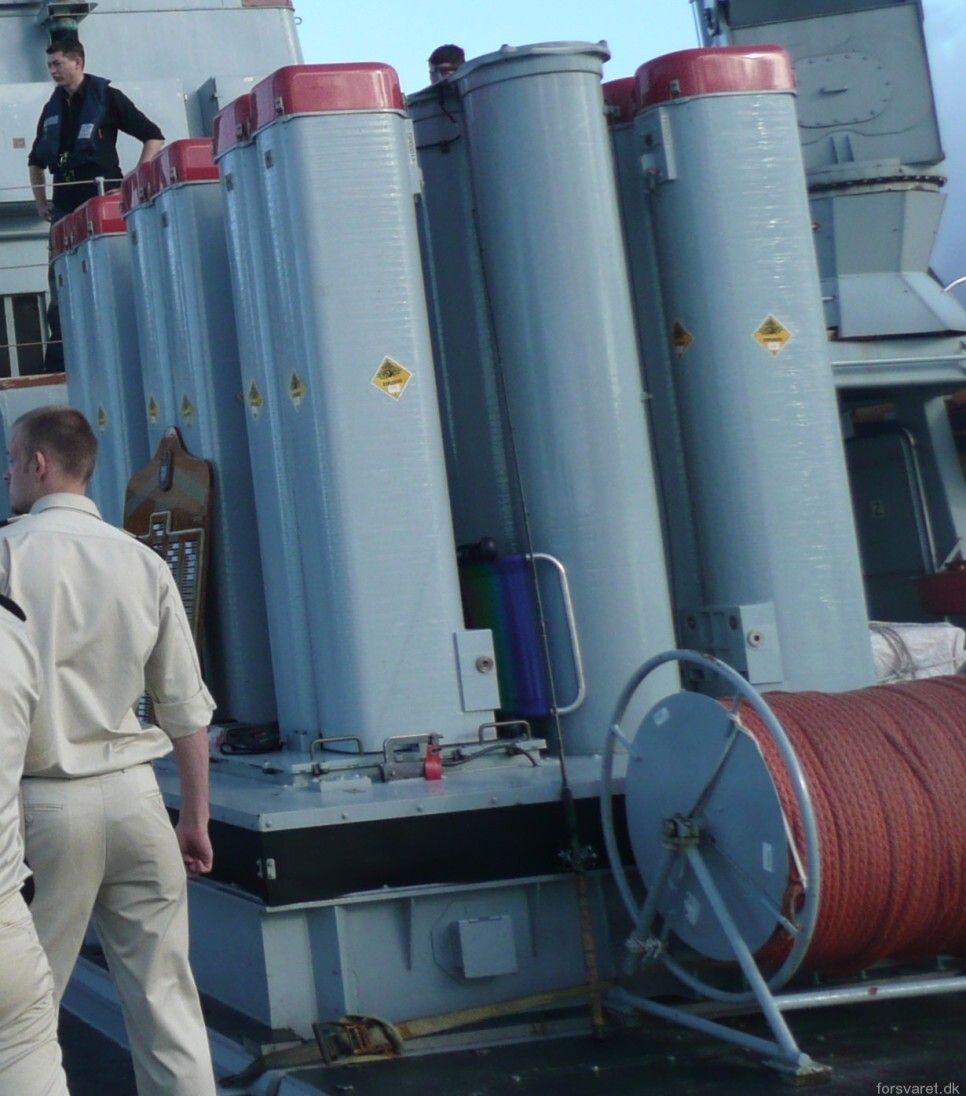

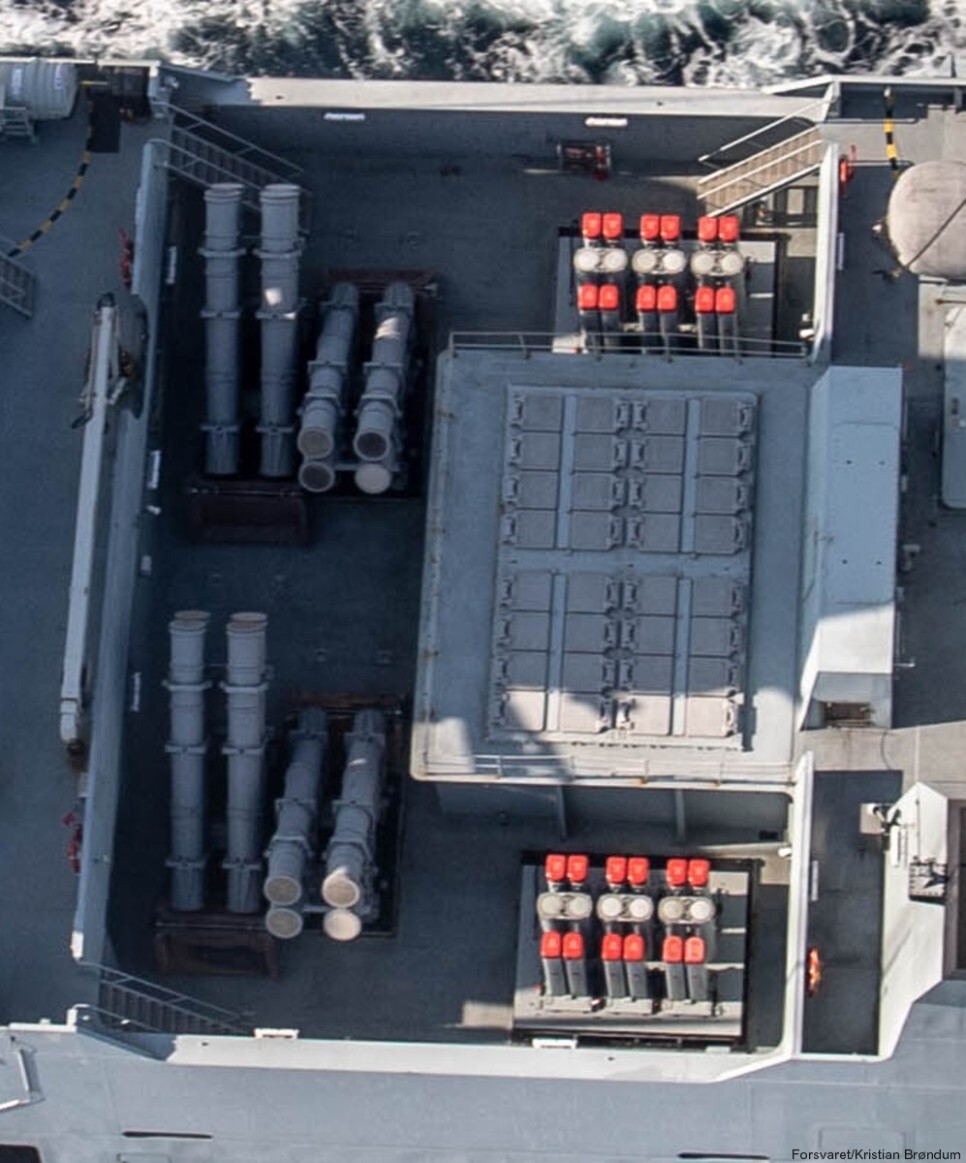

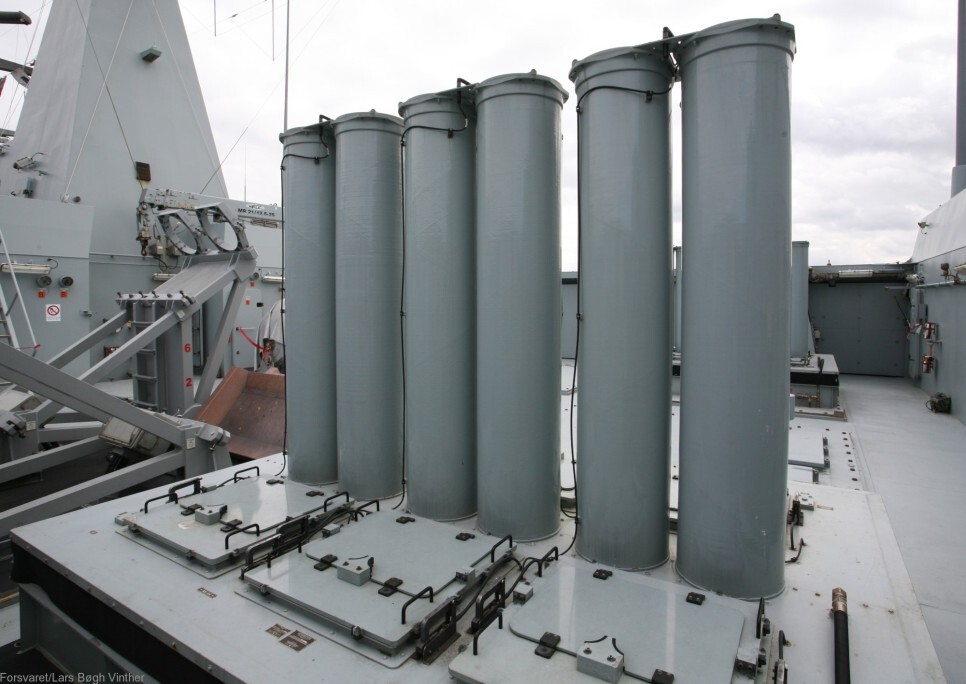

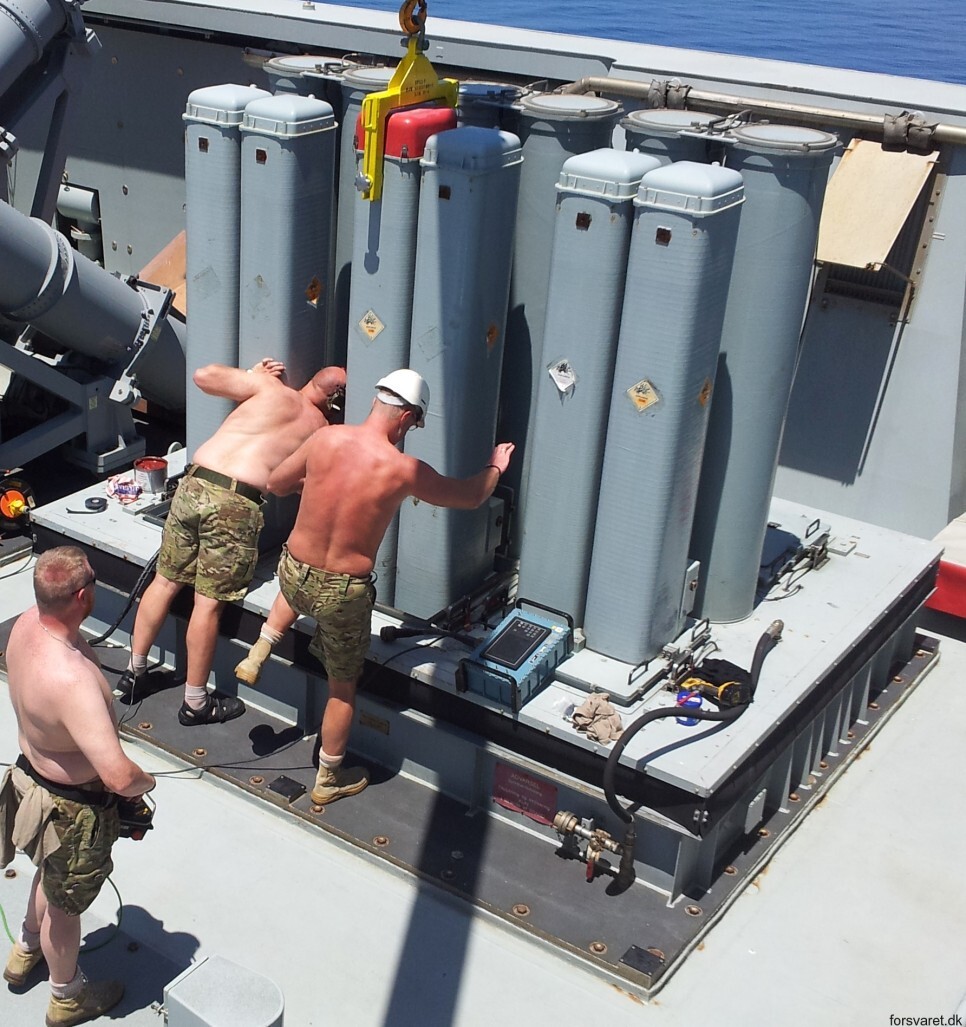

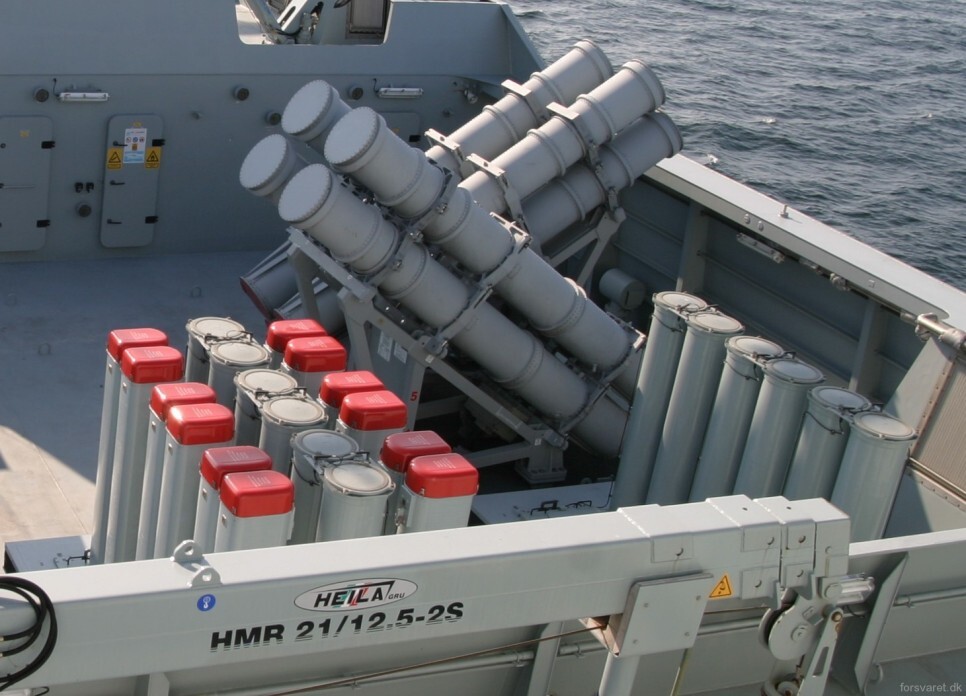

탑재 예시1

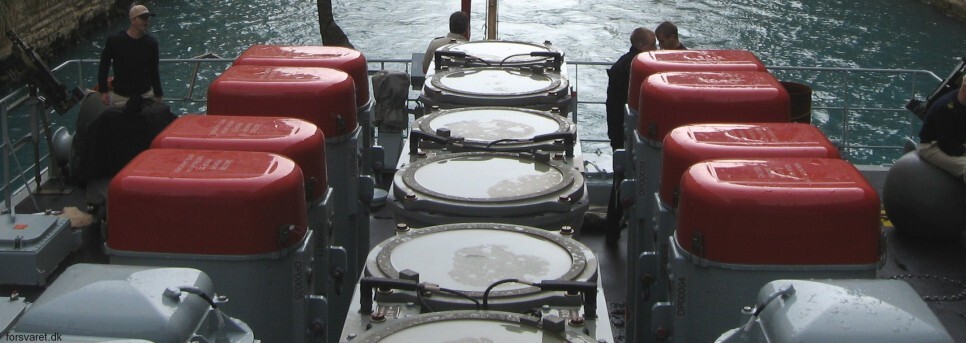

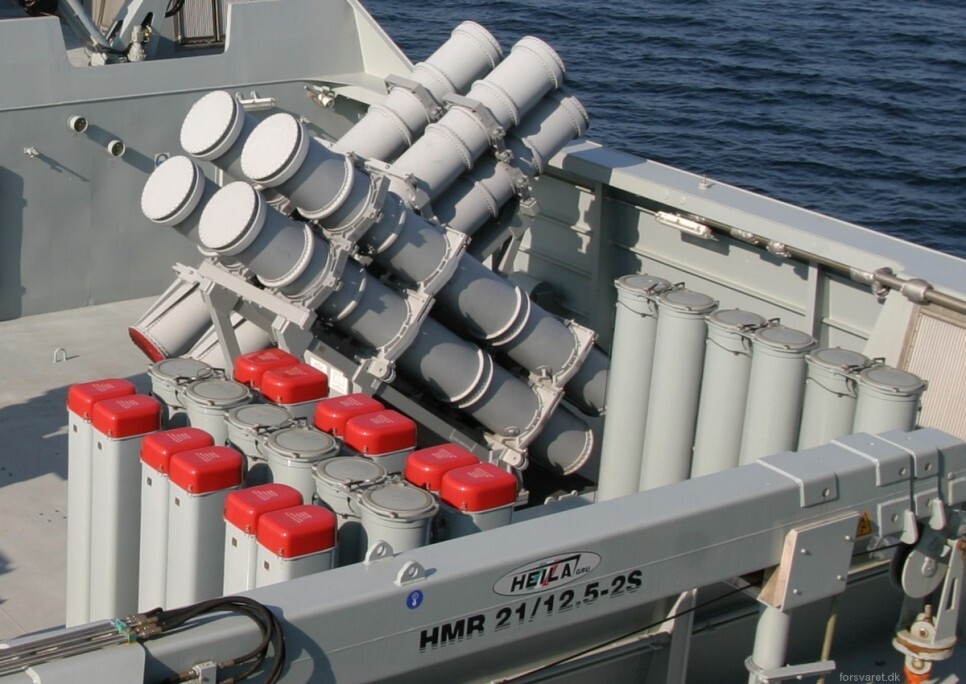

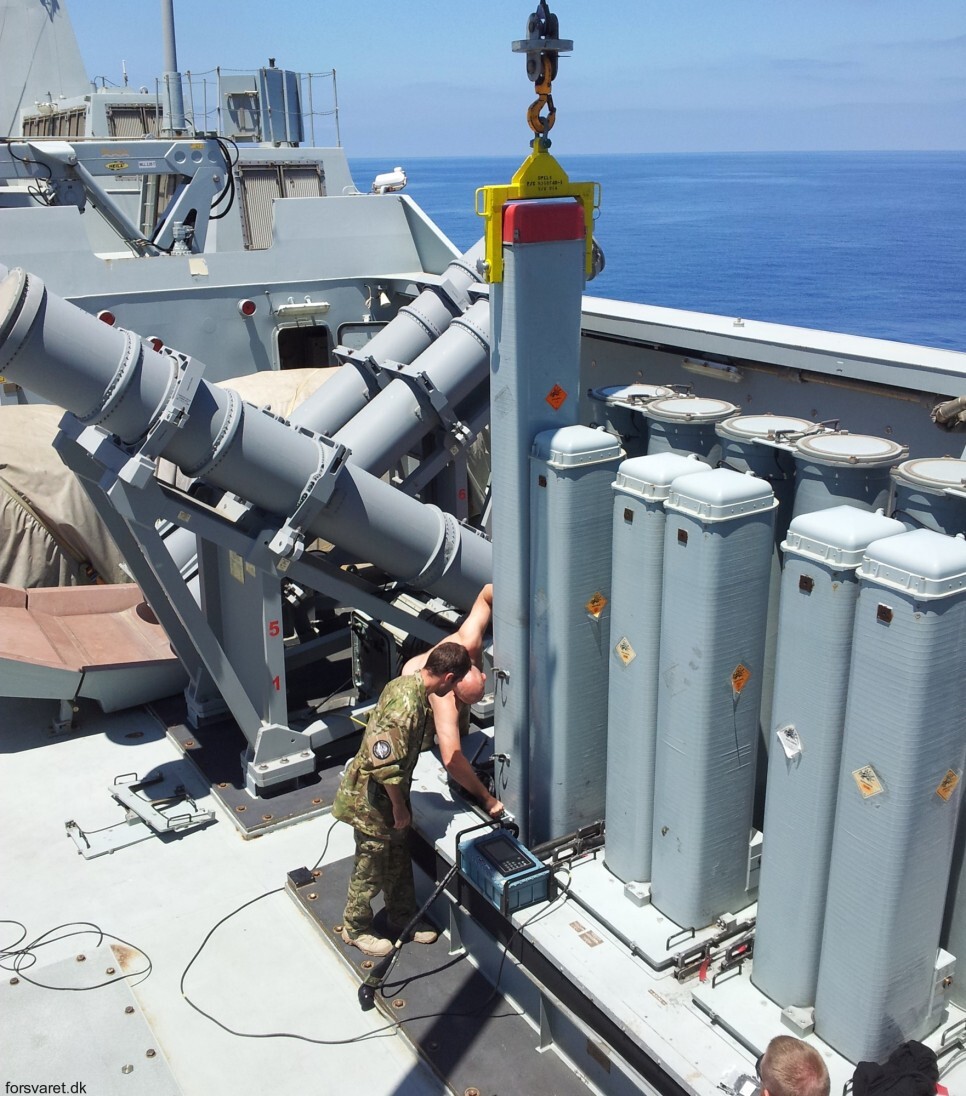

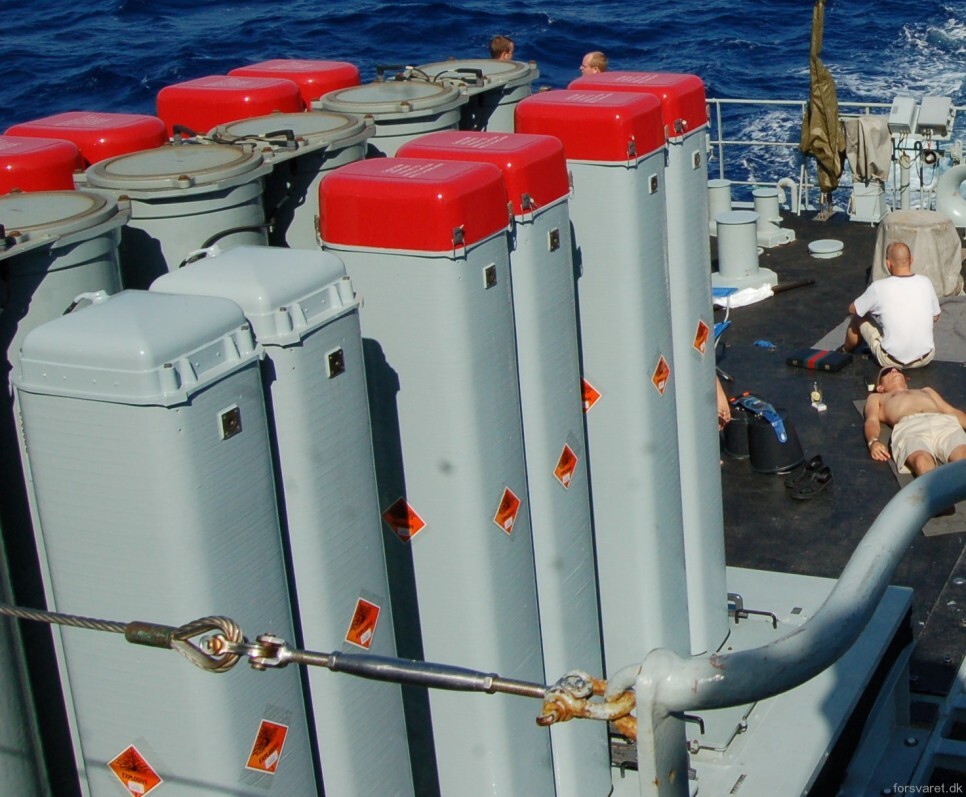

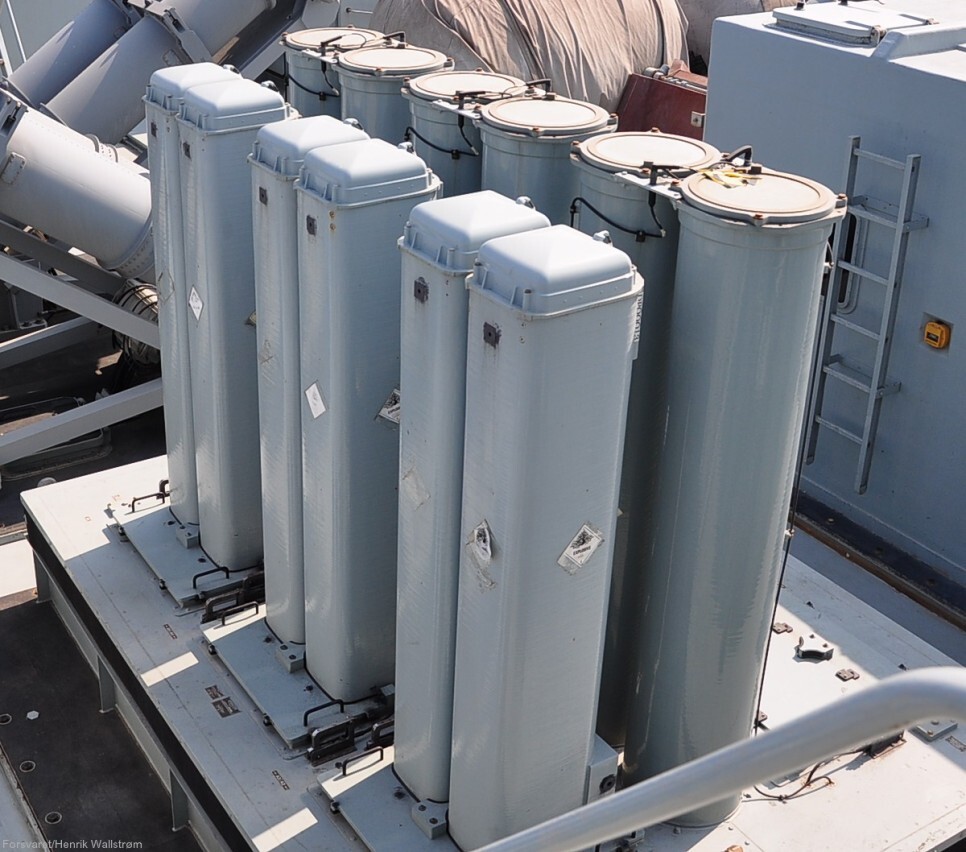

탑재 예시 2

---
