CCL(concentric canister launch)
동심원 캐니스터 발사방식/동심 용기 발사기

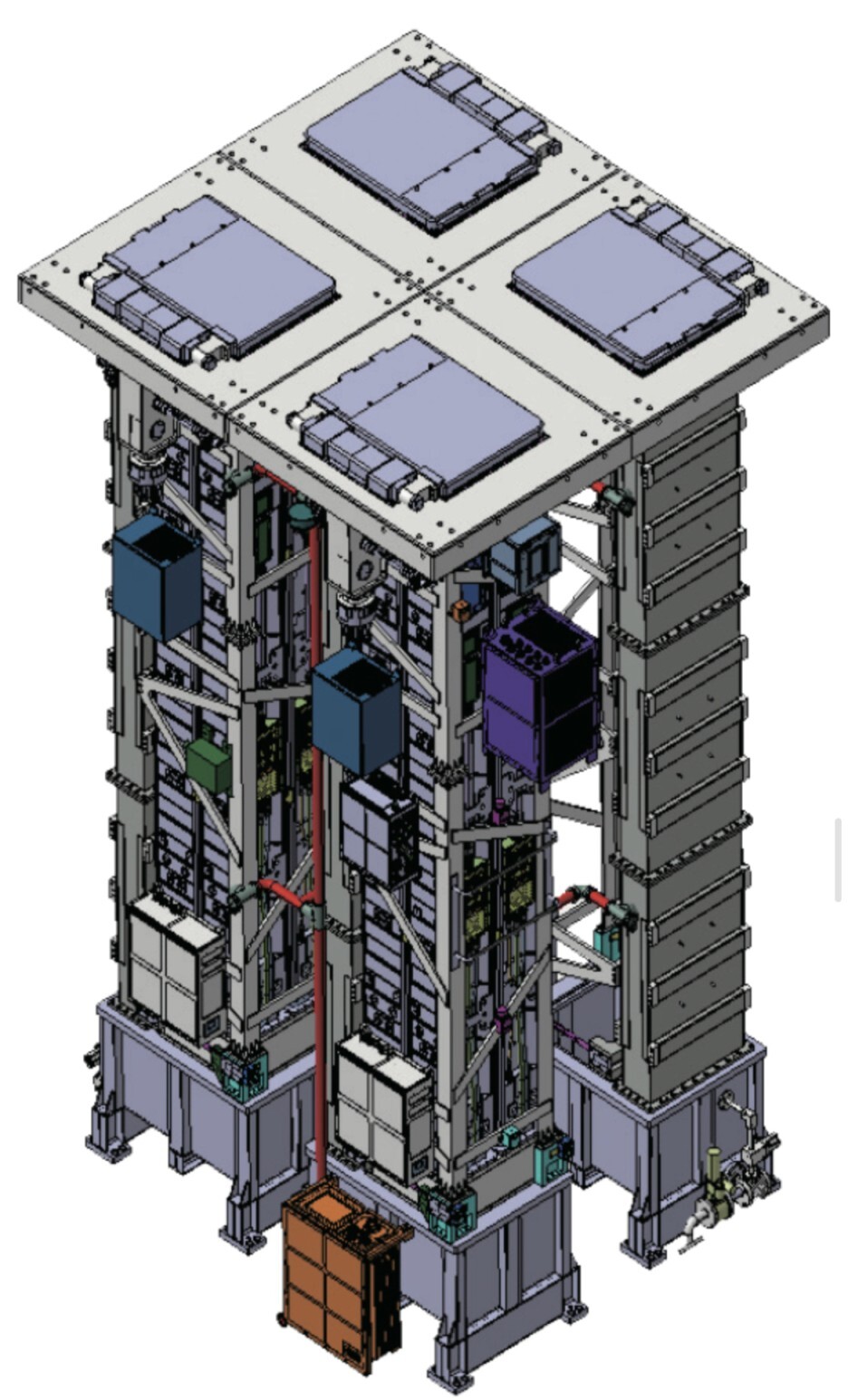

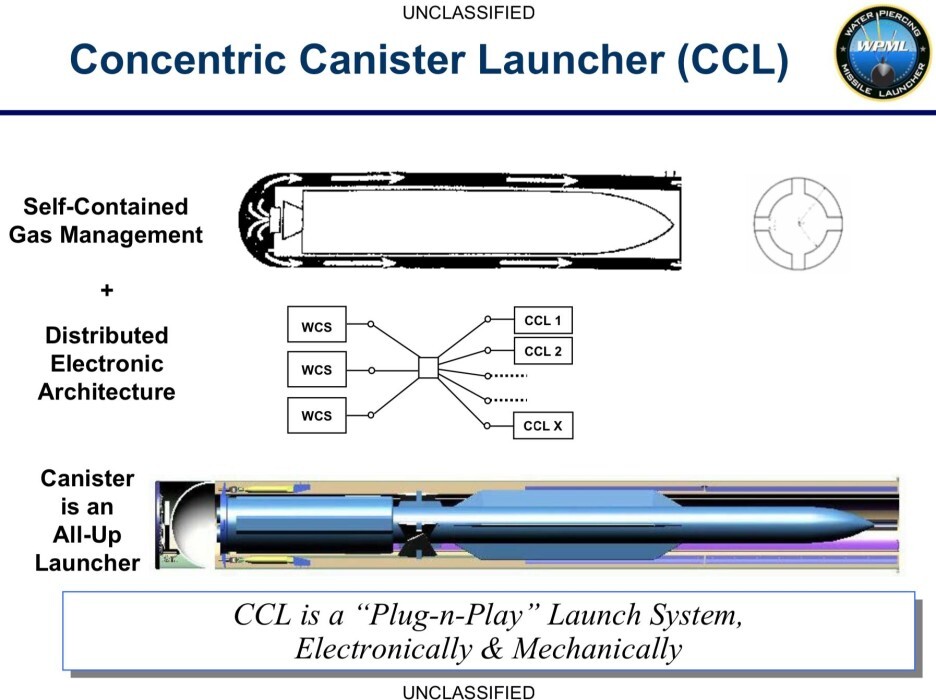

동심 용기 발사기(CCL)는 수상 선박에서 탄약을 발사하기 위한 새로운 개념이다. 각 동심 발사기는 독립형 가스 관리 시스템과 완전한 발사기 전자 제품 세트를 제공한다. 이러한 혁신은 해군 건축가에게 기존 미사일 발사 시스템과 비교할 때 군함 설계의 새로운 다양성, 상당한 비용과 무게 이점, 향상된 성능을 제공한다.
CLU의 중요한 설계 요소 중 하나는 미사일의 발사 용기뿐만 아니라 선적 및 보관 용기 역할을 하는 경량 동심 용기이다.
(* 여기서 CLU는 container launch unit을 말하는듯 하다)

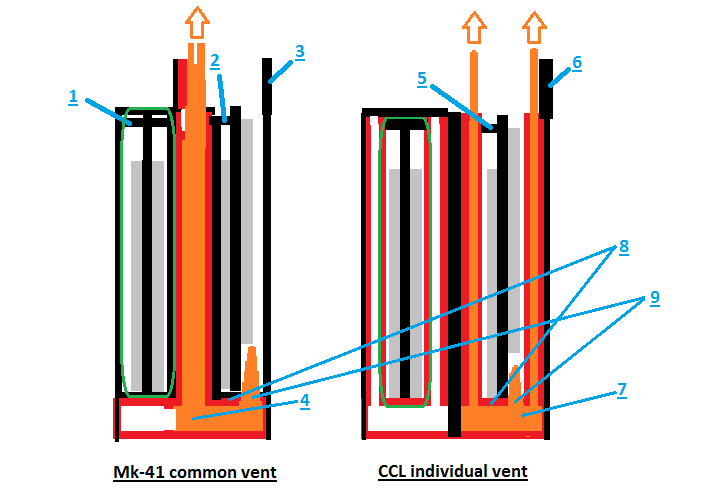

대표적인 핫런칭 VLS체계인 Mk.41 같은 경우 핫런칭시 발생하는 연기나 열을 뺄 벤트가 셸 중심부에 있고 8셀마다 공통으로 하는 중앙배출 방식이다.
CCL 처리된 VLS는 이와 달리 각각의 독립된 셀이 화염을 처리하기 때문에 일반적인 모듈의 연통/연실/배출해치를 필요로 하지 않는다. 다만 이러한 구조는 셀 자체의 비용은 상승하게 된다

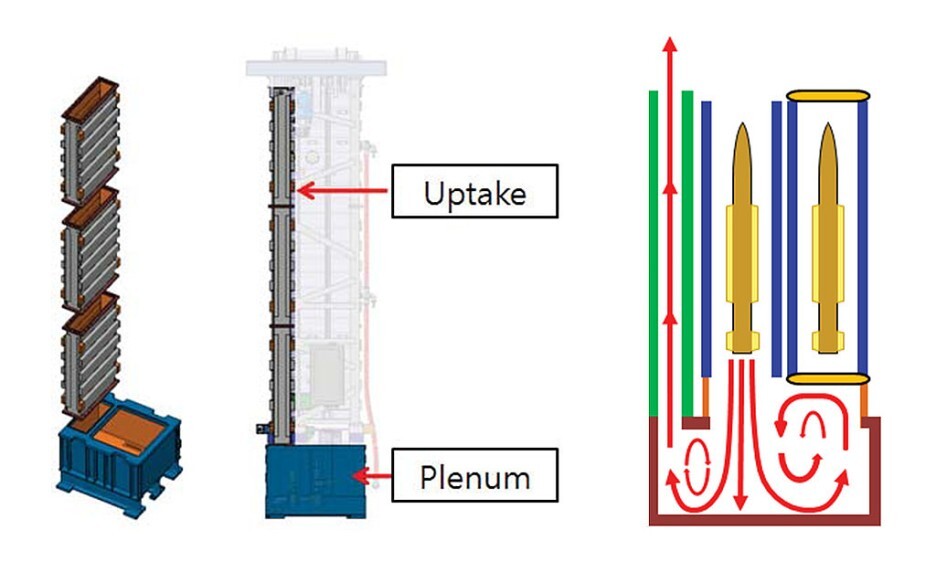

또한 독립셀 구조로 이루어진 kvls 단축형이나 mk41 scl과 헷갈리면 안되는것이 위와 같은 단축형이나 scl은 별도로 연통과 연실이 분리된 구조이다.
CCL은 화염처리를 캐니스터내에서 진행하게 된다
중국 인민해방군 해군의 052D, 055 등의 군함들은 핫런치 방식과 콜드런치 방식 미사일을 모두 사용하여 발사할 수 있게 동심 용기 발사(CCL) 시스템을 채택했다. 이 범용 VLS는 기본적으로 연통과 연실이 없는 콜드런치 계열의 VLS에 가까우며, CCL은 다양한 무장과의 통합과 유연성 확보를 가져온다.
