흑표의 연료탱크 위치 및 이야기

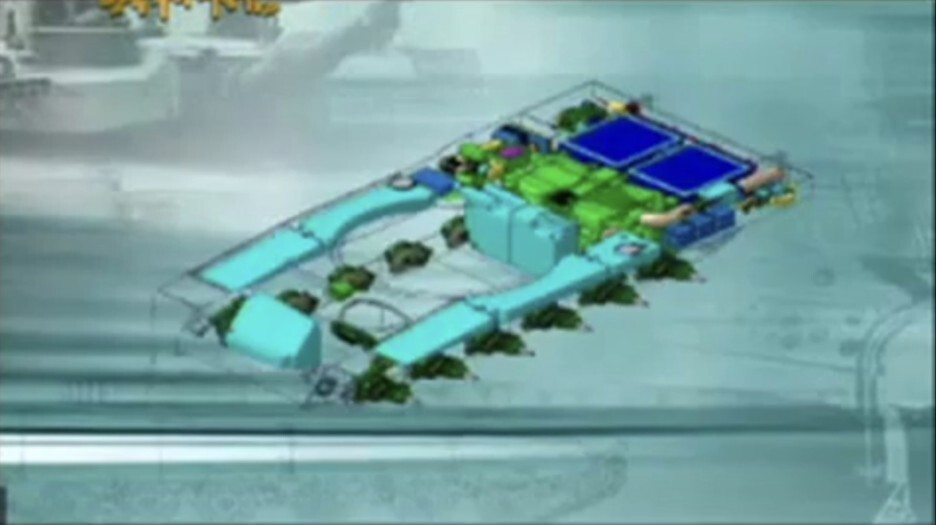

[한국무기개발사] 44 전차 강국을 꿈꾼다, 한국형 전차 K2 2부 9분 10초 경





흑표의 연료탱크는 일반적으로 전차들이 배치하는 궤도조립체 위와 내부 연료탱크에 배치한다



내부 연료탱크의 배치는 각 전차마다 투영면적 및 각 부품의 위치등의 이유로 차이가 제법 있는편으로, 흑표는 내부연료탱크를 조종수 옆 탄약고 전방/ 포탑 승무원 공간과 파워팩 사이에 배치한다

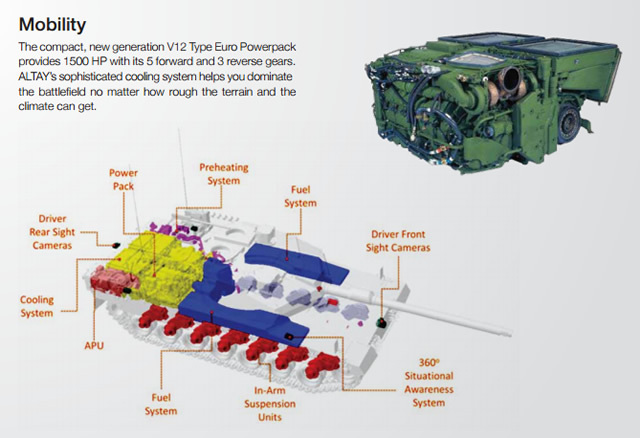

알타이 시제 연료배치/ 현재와 큰 차이는 없다

이는 한국이 설계자문을 맡은 알타이 전차에서도 볼 수 있는 설계다

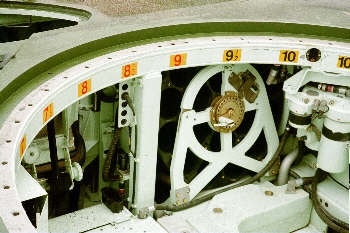

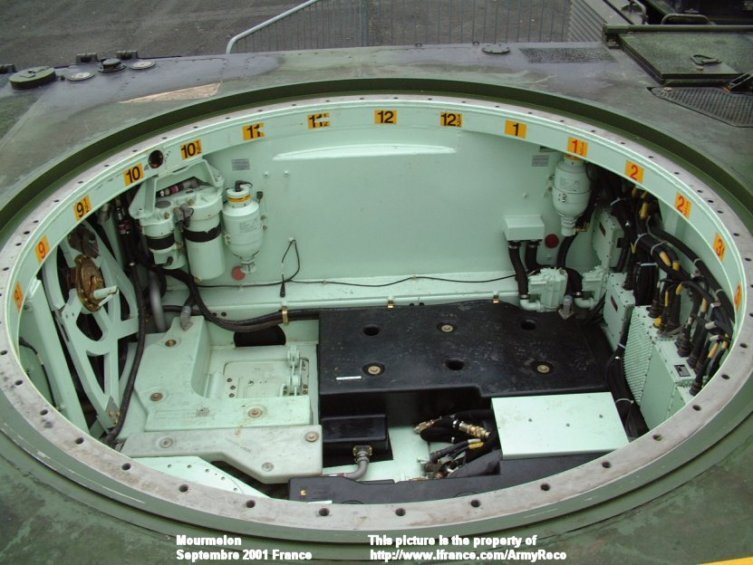

르끌레르 포탑 하부(1,2) 르끌레르 연료배치(3)

이는 같은 소형 고출력 엔진을 장착한 르끌레르와는 대조적인데, 르끌레르는 파워팩 앞이 아닌 포탑 하부에 연료탱크를 장착하고 있다













+TMI

[한국무기개발사] 14 지상무기체계 17분 50초



[한국무기개발사] 38 육군 전력의 핵심. 기동 무기성능을 극대화하라 2부 3분 23초

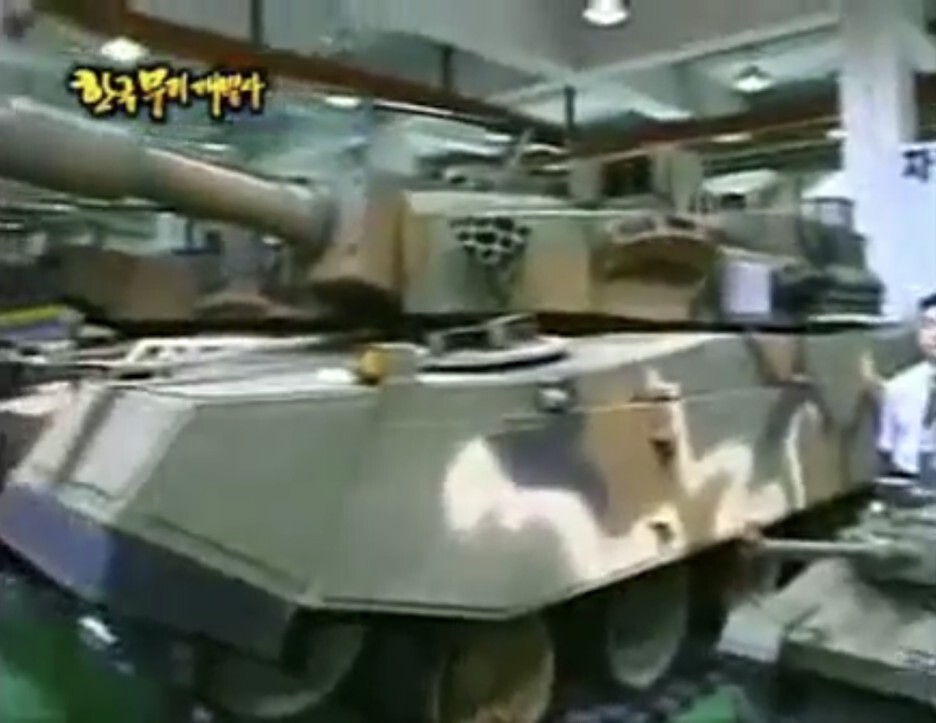

[한국무기개발사] 14 지상무기체계 17분 50초(좌) [한국무기개발사] 38 육군 전력의 핵심. 기동 무기성능을 극대화하라 2부 3분 23초(우)

흑표 전차는 초기개발 중 공구함을 벗긴 르끌레르와 유사한 디자인을 가진 전시모형이 있다

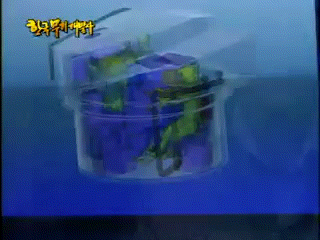

자동장전장치를 장착한 일반적인 타 전차보다 포탑이 낮아지더라도 승무원의 공간협소나 피로도를 적게 느끼게 되는데, 이는 탄약수를 포함한 3인승 포탑 구조를 보면 이해할 수 있을것이다

---

후속글

[정리-군사] - 현재 K2 전차 연료배치

현재 K2 전차 연료배치

---
