VLS의 구성요소) 모듈[module]

모듈 [module]

모듈은 VLS에 있어 기본적인 구조단위다. 누군가는 VLS에서 가장 기본이라고 한다면, 셀(cell)을 떠올릴것이다. 하지만 셀은 캐니스터가 적재되는 하나의 방으로 혼자서 작동할 수가 없다. 모듈은 보통 셀 4,8개 단위의 묶음구조이다.

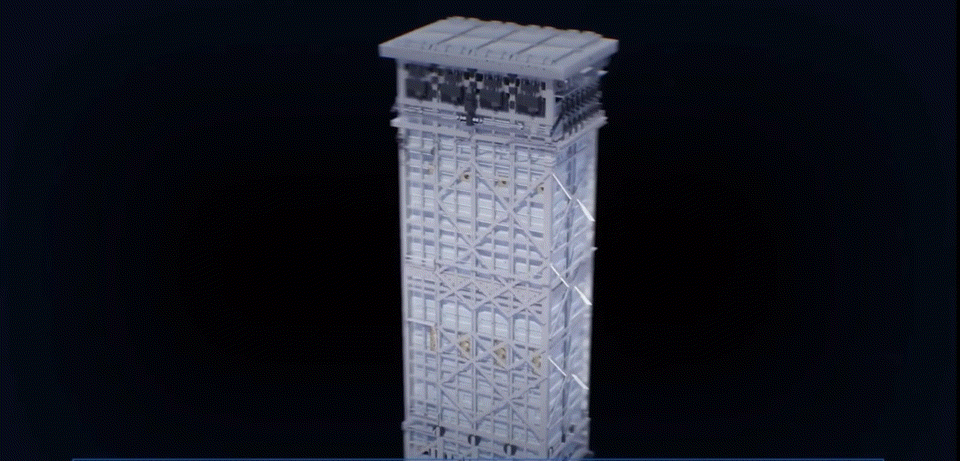

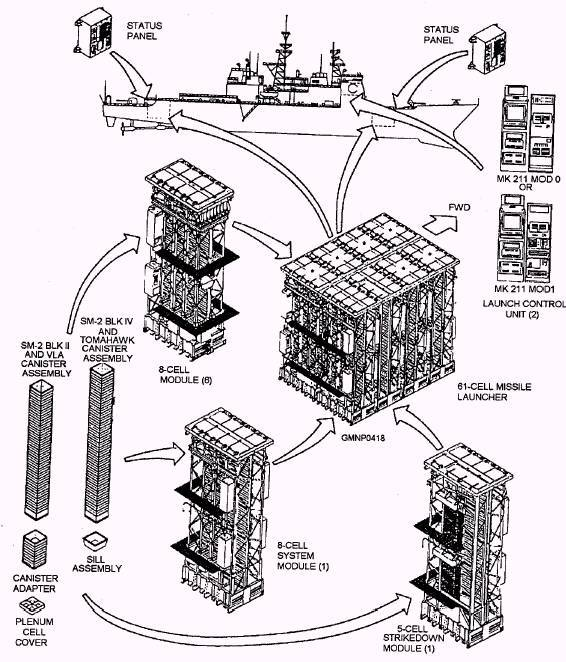

MK41 VLS 시스템 모듈

모듈은 셀, 사출구조와 여러 전력분배 및 발사제어 부속들을 포함한다. 위와 같은 mk41 vls의 경우 가로 4, 세로 2 셀로 총 8셀의 구성과 화염제어에 필요한 연실/연통 및 전력분배 및 발사제어 부속들을 포함하고 있다.

​

​

타격모듈, 전술모듈, 싱글셀모듈, 자기방어모듈(좌) 타격모듈 허용 발사관 길이(중간-1) 전술모듈 허용 발사관 길이(중간-2) 자기방어모듈 허용 발사관 길이(중간-3) 타격모듈과 전술모듈에 탑재가능한 캐니스터의 차이(우)

모듈의 깊이에 따라 수용 가능한 발사관의 길이가 제한되기 때문에, 가장 긴 타격모듈이 부피를 많이 차지하는 대신 장거리 대지, 대함, 대공에 대한 투사능력을 가지게 된다. 이렇게 모듈의 길이에 따라 능력차가 있기 때문에, 함정들은 길이가 다른 두 종류의 모듈을 탑재하기도 한다.

셀 숫자?

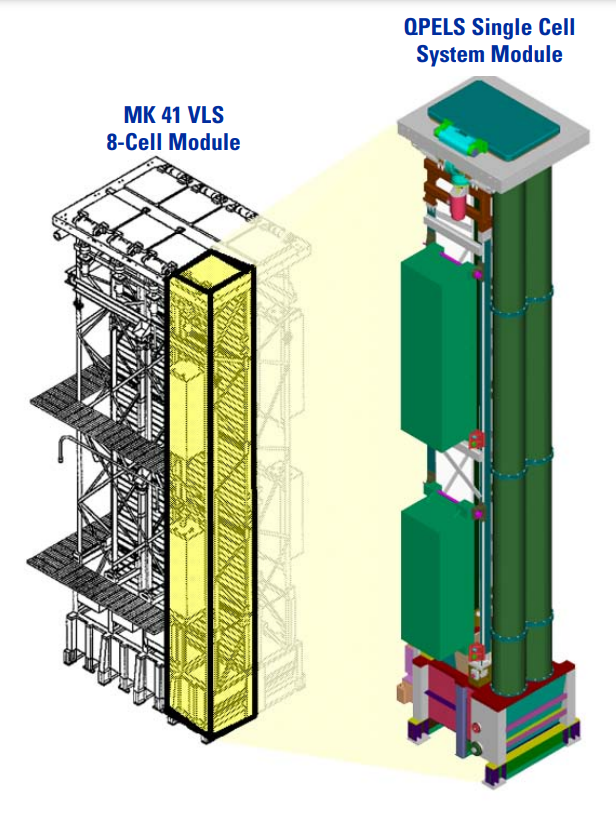

mk41 싱글셀 모듈(좌) 싱글셀 모듈 또한 다수로 확장가능하다(우)

vls에 대해 잘 모르는 이들이 주로 범하는 실수가 5, 7셀등의 실제로 모듈 개념에서는 어려운 셀 개수를 말하는것인데, 이는 싱글셀 모듈로 원하는 수량의 vls를 구현할 수는 있겠다. 하지만 보다시피 셀 하나당 연통과 연실을 각각 부여받기 때문에 공간을 많이 할당할 수 없는 전투함정에선 싱글셀 모듈이 아닌 다수의 셀이 하나의 모듈로 구성된 중앙집중형태의 VLS모듈이 선호된다.

​

​

​

발사대 | 런처(launcher)

KVLS의 모듈확장성: 8모듈 KVLS2의 모듈확장성: 6모듈

런처(launcher/ 4개,6개 혹은 8개 VLS 모듈들의 집합)는 다수의 모듈로 구성된다. 모듈은 런처로 확장할때 제조사에서 지정해준 확장방식과 확장가능수를 따라야 한다.

세종2(위) 세종(아래)

런처은 하나의 시스템 모듈(System Module)을 항상 포함해야 한다.

​

하나의 모듈로 구성된 런처라면 시스템 모듈이자 런처이며, 두개 이상의 모듈로 구성된 런처는 하나의 시스템 모듈과 나머지 표준 모듈로 구성된다

​

예시로 세종대왕급은 함수 mk41 6모듈, 함미 mk41 4모듈, KVLS 6모듈로 구성된 런처를 가지고 있어 총 3개의 시스템 모듈을 가지고 있다. 세종2는 함수에 mk41 4모듈, KVLS 2모듈, 함미 ?vls 2모듈, KVLS2 6모듈로 구성된 런처를 가지고 있어 총 4개의 시스템 모듈을 가지고 있다고 볼 수 있다.

​

접근

vls모듈을 함정의 덱에 삽입

walkway에서 점검을 하는 인원들

vls는 함내부에서 vls에 깔린 walkway를 통해 걸어다니며 점검을 할 수 있다. 물론 셀과 셀사이의 공간으로 모터, 전력분배장치 및 발사제어장치들도 위치하므로 넓은 공간을 기대하긴 힘들다.

---
