KVLS 단축형

대함유도탄방어유도탄,KVLS I형

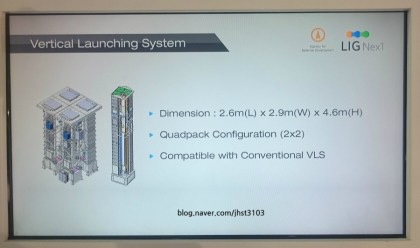

KVLS 단축형은 함정 대공방어유도탄체계의 일부이다. 수직발사체계로 해궁을 하나의 셀당 쿼드팩(QuadPack)으로 적재, 4셀(2x2) 1모듈로 총 16기의 해궁을 실을 수 있다. 최소운용 사거리가 제한되는걸 감안하고서라도 수직발사용으로 제작된 근접방어체계(CIWS)격 성격을 띄고 있는데, 이는 함정의 스텔스성에 도움을 주고 360도 전방위 대응, 더 긴 사거리를 취한다고 한다.

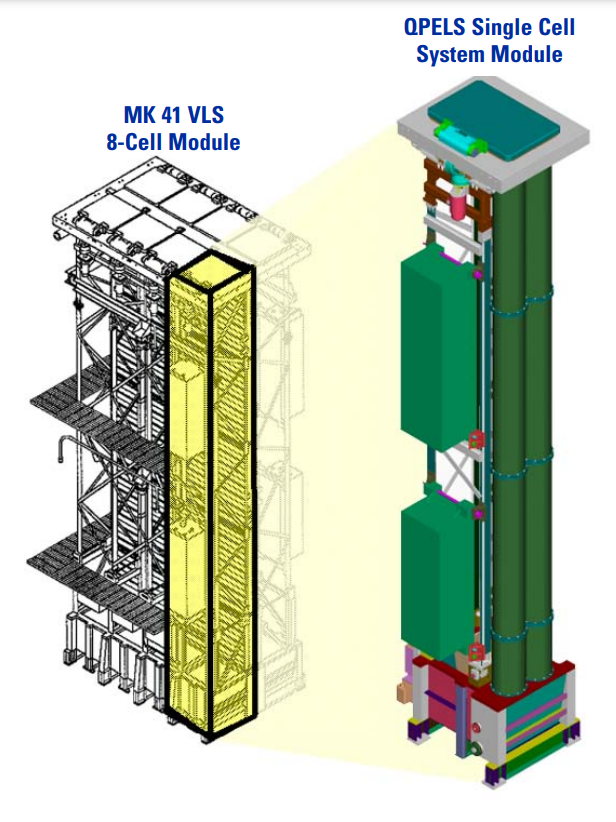

MK41 VLS SCL

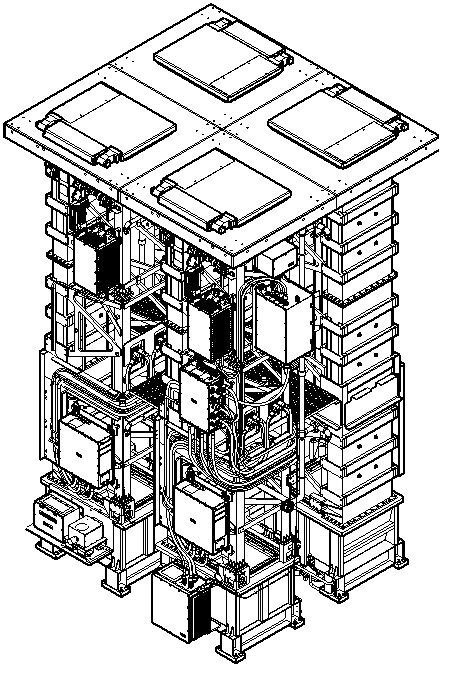

KVLS 단축형 구조

KVLS 단축형은 셀 하나 당 연실(Plenum)과 연통(Uptake)을 각각 배정받아 그 구조가 MK41 SCL과 유사하다고 할 수 있다.

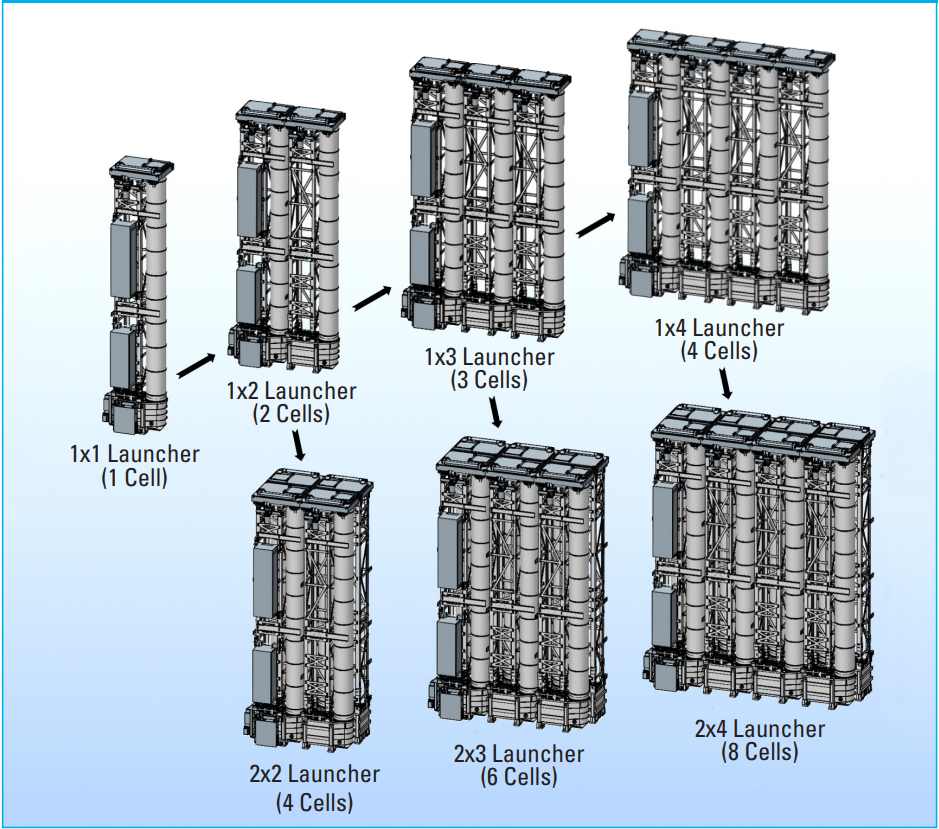

하지만 MK41 단일 셀 런처는 타격/ 전술용 임무의 캐니스터를 삽입가능한 깊이가 있는 모듈인 반면, KVLS 단축형은 해궁을 제외하면 오히려 삽입이 가능한 길이의 유도탄이 없을만큼 짧다. 또한 KVLS 단축형은 각 셀마다 발사제어 부속이 붙어있어 굉장히 독특하다고 할 수 있다. vls의 중앙에는 인원이 접근할 수 있는 walkway가 사거리 형식으로 형성되어 있다.

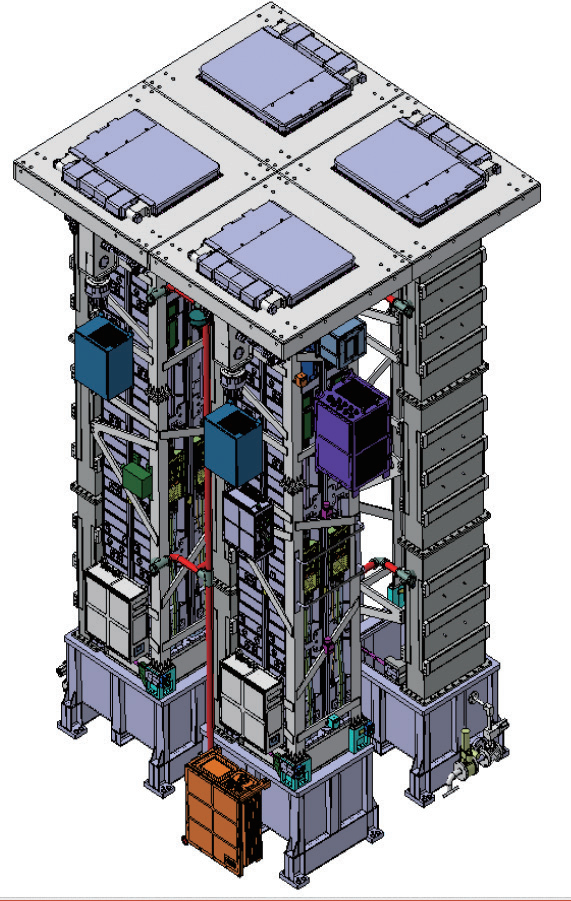

여담으로 위 이미지를 보면 알다시피 연통은 3개의 구조물로 제작되어 결합되있다. 개인적으로는(4셀=1모듈, 1모듈 1런처)가 아닌 (1셀=1모듈, 4모듈 1런처)의 구성이라고 생각하나 이는 주관이다.







발사제어 부속

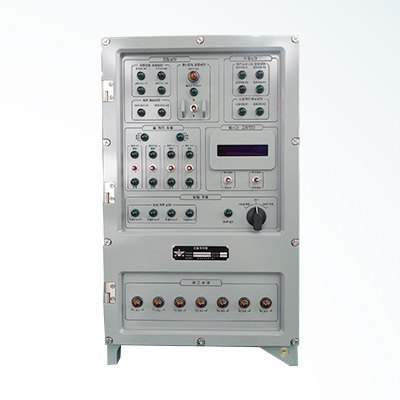

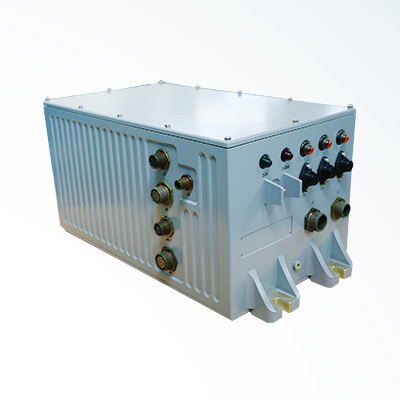

MIU(유도탄 제어장치) (좌) MCB (모듈 제어함) (우)

HDU (해치모터구동장치) (좌) SDU (신호 분배장치) (우)

MIU(유도탄 제어장치)

유도탄 상태 파악 및 명력을 모듈 제어함(MCB)에 전달

​

MCB (모듈 제어함)

해치모터 및 급수밸브 제어

​

HDU (해치모터구동장치)

해치 모터 속도 및 위치제어

​

SDU (신호 분배장치)

통제콘솔과 수직발사대 간의 신호분배









---
