MK41 VLS SCL

Single Cell Launcher (SCL | 단일 셀 런처)

록히드 마틴은 확장 가능한 모듈러형 유연한 미사일 발사기를 개발하여 전 세계 해군들에게 향상된 기능을 제공하고 있다. SCL은 MK 41 수직발사시스템(VLS)과 관련된 구조, 소프트웨어, 전자제품의 사용을 통해 공통성을 극대화한다.

​

​

단일 셀 런처

SCL(Single Cell Launcher)은 최신 MK41 VLS 발사 제어 시스템, MK 25 Quad Pack ESSM 캐니스터 및 확장 가능한 기계적 구조를 활용하여 해상 전력 보호 요구 사항을 충족하도록 설계되었다. 이 설계는 특히 크기 및 공간 문제가 가장 중요한 경우 쉽게 구성할 수 있는 유연한 시스템을 제공한다.

​

SCL은 전 세계 해군 함대를 지원하는 소형 함정급에 더 작고, 더 가볍고, 더 유연한 발사기의 필요성을 충족시키기 위해 설계되었다. SCL은 정의된 임무를 충족하도록 다양한 방식으로 구성될 수 있다. SCL은 MK 41 VLS의 설계와 오픈 시스템 아키텍처를 활용하여 최신 소프트웨어, 컴퓨터 및 전자 시스템이 MK 41 VLS와 함께 생산에 들어갈 때 통합된다.

​



공통성 및 경제성

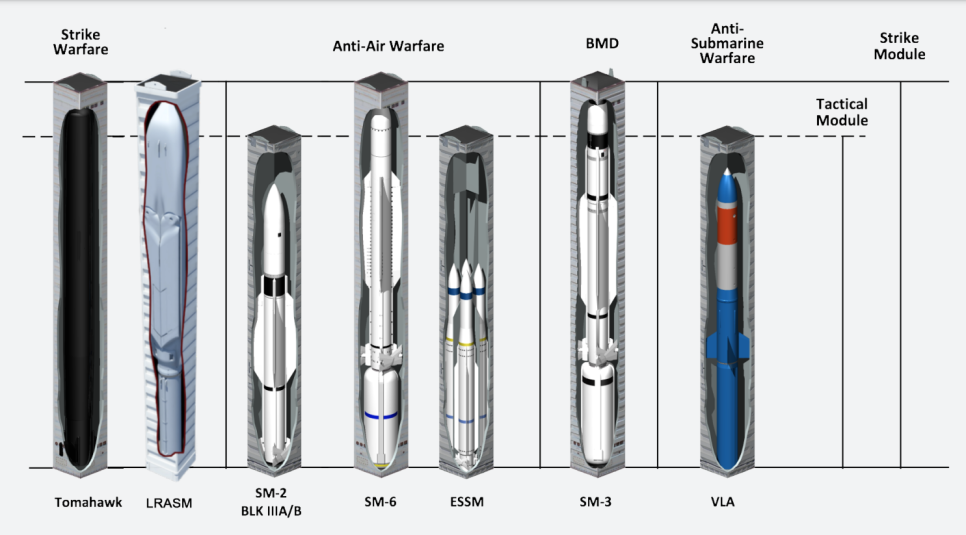

SCL은 미국 해군과 국제 해군에 탁월한 신뢰성과 유연성을 제공할 수 있다. 전술적 길이 SCL은 ESSM 블록 2와 수직발사 대잠로켓(VLA)을 각각 발사할 수 있는 MK 25 캐니스터와 MK 15 캐니스터를 수용하도록 설계되었다. 타격 길이 SCL은 앞서 언급한 캐니스터와 토마호크 크루즈 미사일을 발사할 수 있는 MK 14 캐니스터를 수용할 수 있다. SCL은 작은 설치 공간 내에서 탁월한 기능을 제공한다.

​

투자 활용

MK 41 VLS 프로그램의 수명 동안, 미국 해군은 5억 달러 이상을 투자했다. 오늘날, 전 세계 13개 해군의 26개 선박급에 12,700개의 MK 41 VLS 셀이 더 있다. 해외 고객은 MK 41 VLS에 대해 현재 시행 중인 공유 구성 요소, 기술 및 물류 지원의 혜택을 누릴 수 있다.

​

양성 증명

2018년 7월, SCL은 MK 25 쿼드팩 캐니스터로 ESSM 억제 사격 시험을 실시했다. 모든 일차 시험 목표가 충족되었고, 가스 관리와 일차 비산물 구속 시스템이 예상대로 수행되었으며, 로켓 모터 완전 연소를 통해 시험 차량을 안전하게 수용했다. SCL은 40년 이상의 경험과 99% 이상의 발사 신뢰도 및 해군 미사일 발사 시스템의 우수성에 대한 헌신으로 전 세계에 정박해 있는 함대에 서비스를 제공할 준비가 되어 있다.

​

SCL의 확장

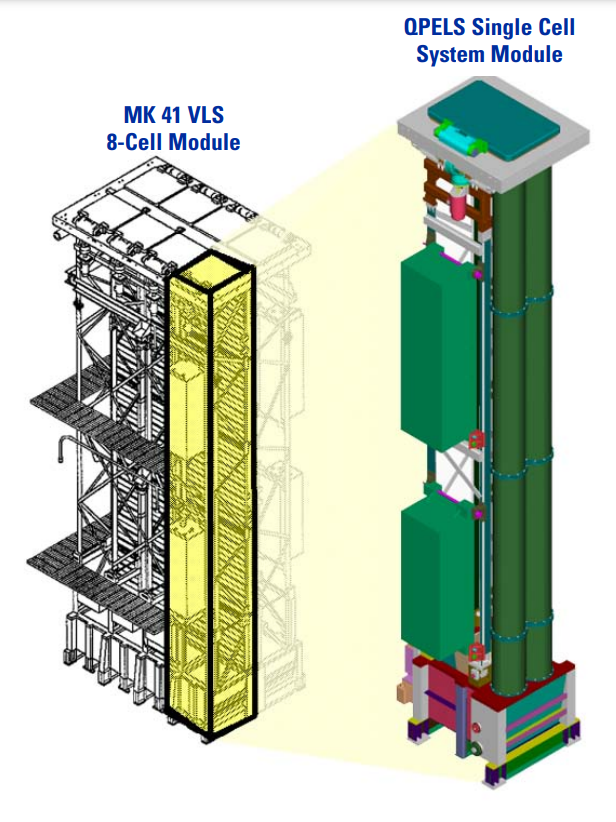

단일 셀 런처 방식은 하나의 셀이 모듈이자, 런처가 될 수 있다. 이를 위해 각 셀마다 연통과 연실을 각각 배정했다. 8개의 셀이 연통을 공유하는 기존의 모듈방식과 비교하면, 공간을 많이 차지하기 때문에 다량의 미사일을 탑재하는 전투함에서는 오히려 불리하다.

​

단일 셀 런처는 분명 다량의 모듈로 구성된 런처로 굴리기에는 부피가 크나,기존의 전투함정보다는 작은 함정들에서 (8셀 1모듈을 탑재하기 힘든)무장의 유연성을 가질 수 있게 해주는데 의의가 있다.

​

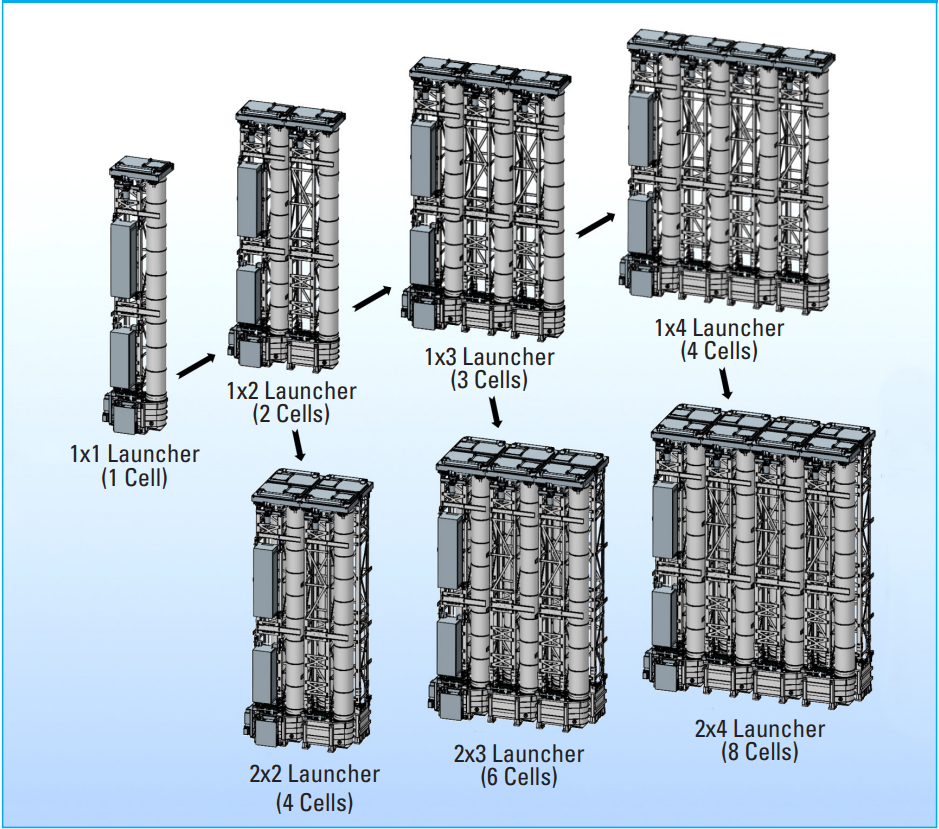

런처로 확장할때 하나의 모듈은 반드시 LSEQ, MCP, PPS 등의 기존 MK41 vls의 발사제어장치를 포함하며, 시스템모듈이다.

위의 이미지에서는 전술모듈의 단일 셀 런처만 보여주고 있으나, 단일 셀 런처는 타격, 전술의 2가지 버전이 있다.

---
