[능동방호체계]

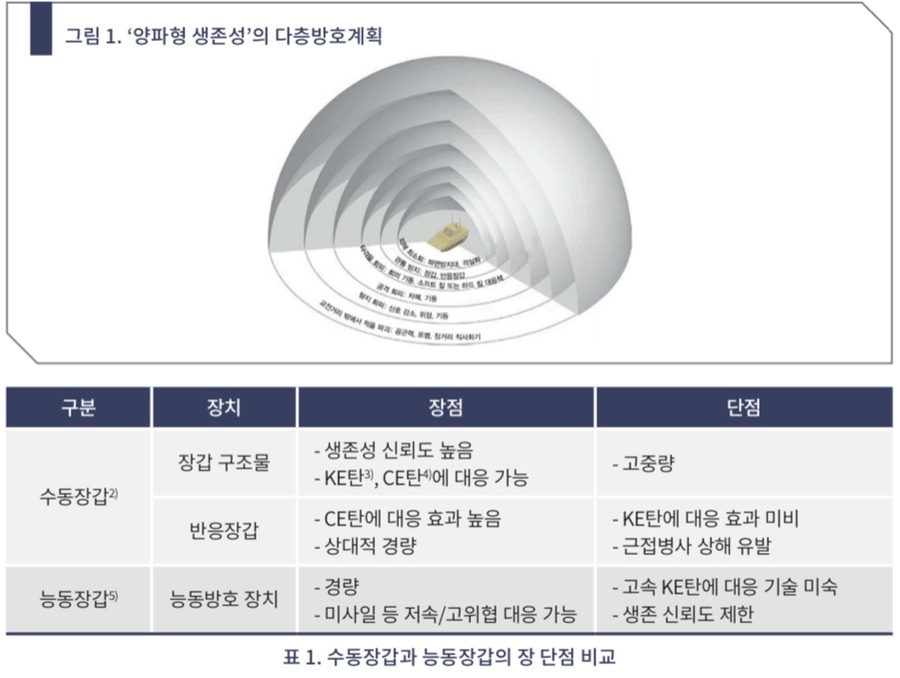

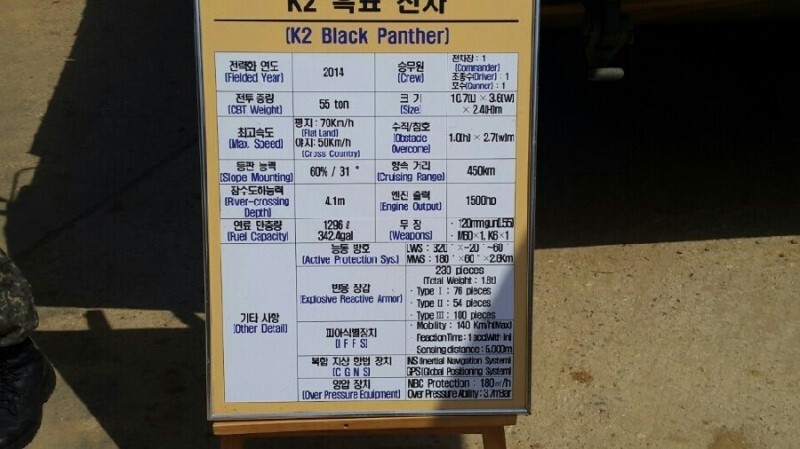

흑표는 알다시피 수동장갑 장갑구조물을 대부분을 전면방어력을 위해 희생하였다

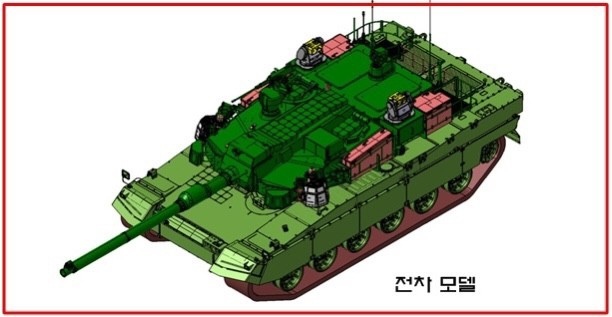

당연히 그에 대한 보완으로 위 사진에 나오는 [관통방지]에 반응장갑이 추가되고 전에 있는 [타격 회피]수단이 준비되었다

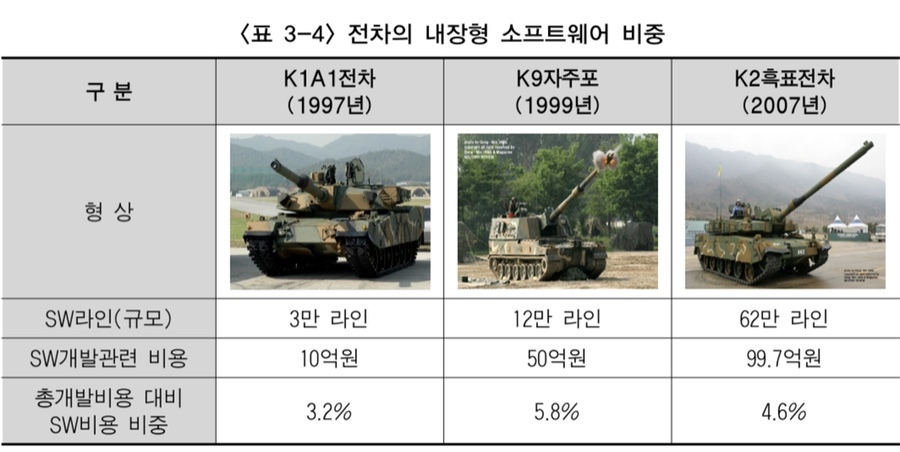

그래서인지 소프트웨어 라인이 k1 전차대비 20배다.
물론 이는 흑표에 한정된 얘기는 아니고 개발되는 많은 무기들이 sw라인이 기하급수적으로 늘고는 있다

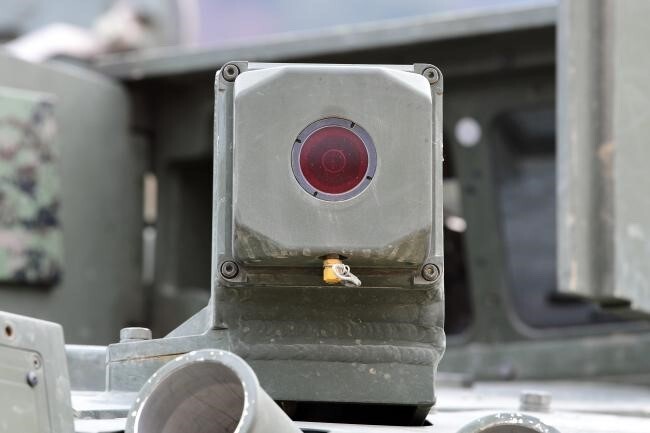

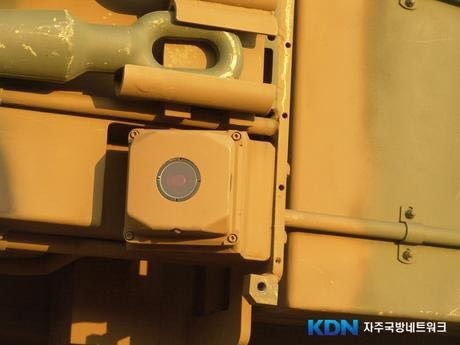

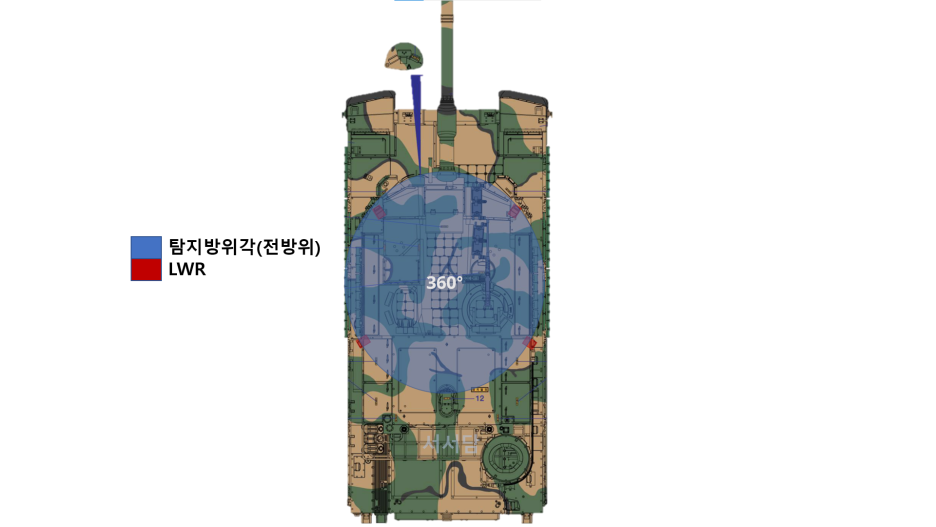

LWR(Laser Warning Receiver)
레이저 위협감지기이다.
능동방호의 탐지수단중 하나이나 열상탐지기 및 레이더처럼 소프트킬이나 하드킬등에 명확하게 포함되어 있는것은 아닌것으로 보인다
물론 레이저를 감지하면 그쪽으로 포탑을 돌려 전방 감시레이더가 탐지, 연막차장을 뿌리게 도움을 줄순 있다

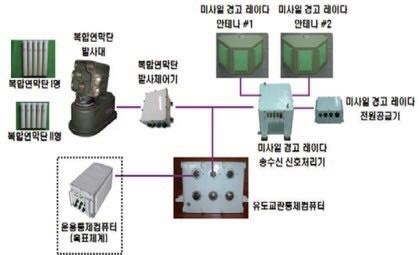

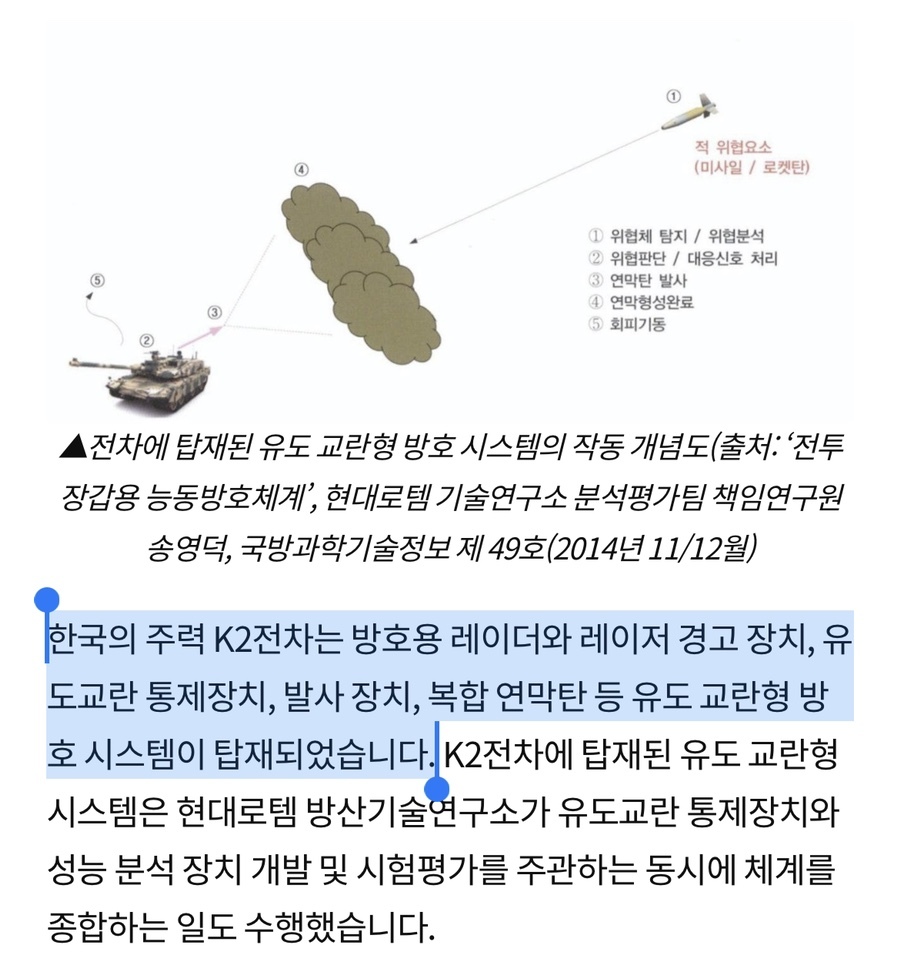

Soft kill (유도교란형 방어시스템)

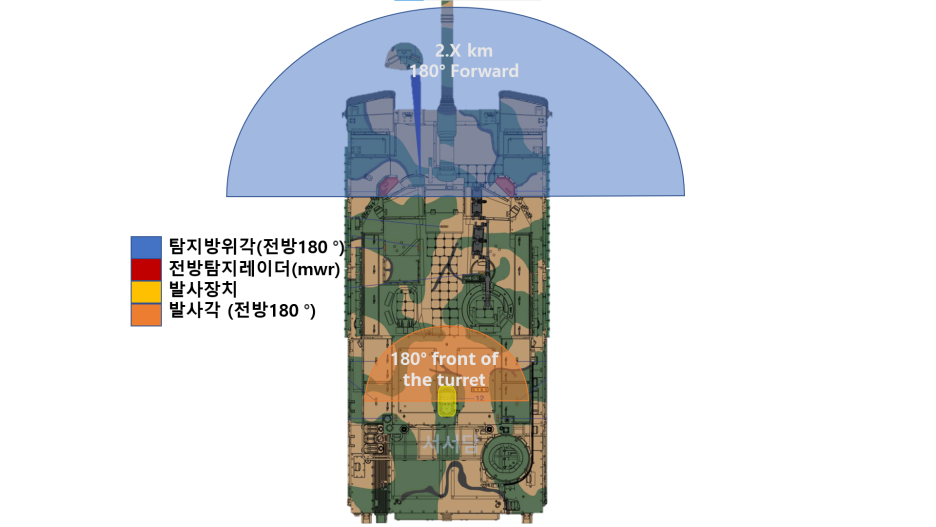

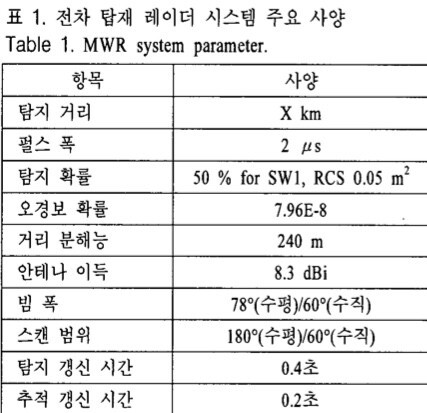

ㄴMWR(Missile Warning Receiver)
미사일 경고 레이더=전방감시 레이더
L-밴드 펄스도플러 방식의 레이더이다
가끔 mmw(밀리미터파)레이더라는 글들이 올라오는데, 인터넷에 숏보우와 같이 잘못 알려진 내용이다.

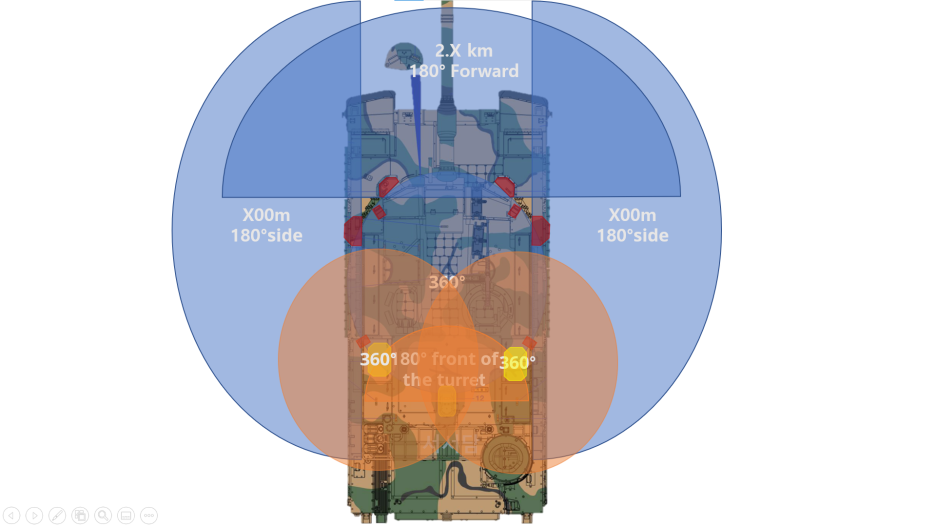

•탐지거리 2.6km
•전방 180도를 커버
•고각 탐지각은 60도
•sspa 100w 사용
소프트킬에 직접적으로 관여하는 레이더로, 미사일이 감지되면 복합차장 연막을 전개한다
(K419: 레이저,가시광선,적외선,밀리미터파 차단)
K1은 밀리미터파 차단이 안되는 k415 복합연막탄 장착
관련내용
전차 탑재 L-밴드 펄스 도플러 레이더 설계 및 제작
https://www.koreascience.or.kr/article/JAKO200925265919312.pdf
지상 기동 무기 체계 탑재 미사일 경고 레이더 시뮬레이터 설계 http://www.koreascience.kr/article/JAKO201027463259090.pdf
고속 Multi-DSP를 이용한 전차 탑재 펄스 도플러 레이더 신호 처리기 개발
https://www.koreascience.or.kr/article/JAKO200908856856993.pdf
방위각 변화율을 이용한 방호용레이다 위협 판단 알고리즘
https://www.koreascience.or.kr/article/JAKO200835062477580.pdf
확률 모델을 이용한 미사일 경고 레이다의 효과도 분석
http://www.ndsl.kr/soc_img/society/kees/JJPHCH/2009/v20n6/JJPHCH_2009_v20n6_544.pdf

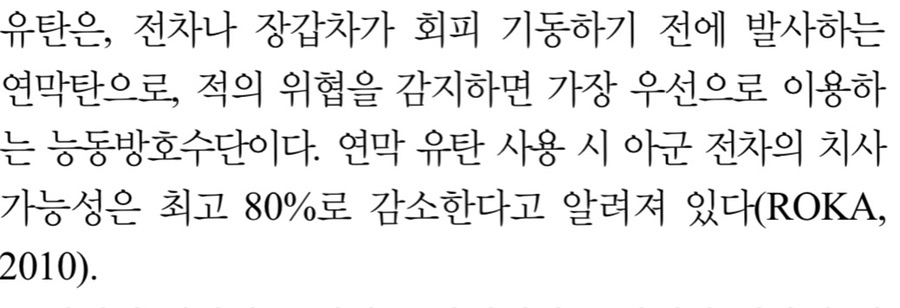

가끔씩 소프트킬에 대해 의구심을 가지는이가 많지만 연막탄이 피탄자체를 80%줄여주는 만큼, 미사일이 날아오는걸 정확히 파악하고 전개하는 유도교란 체계도 충분히 효과적이라 생각한다.

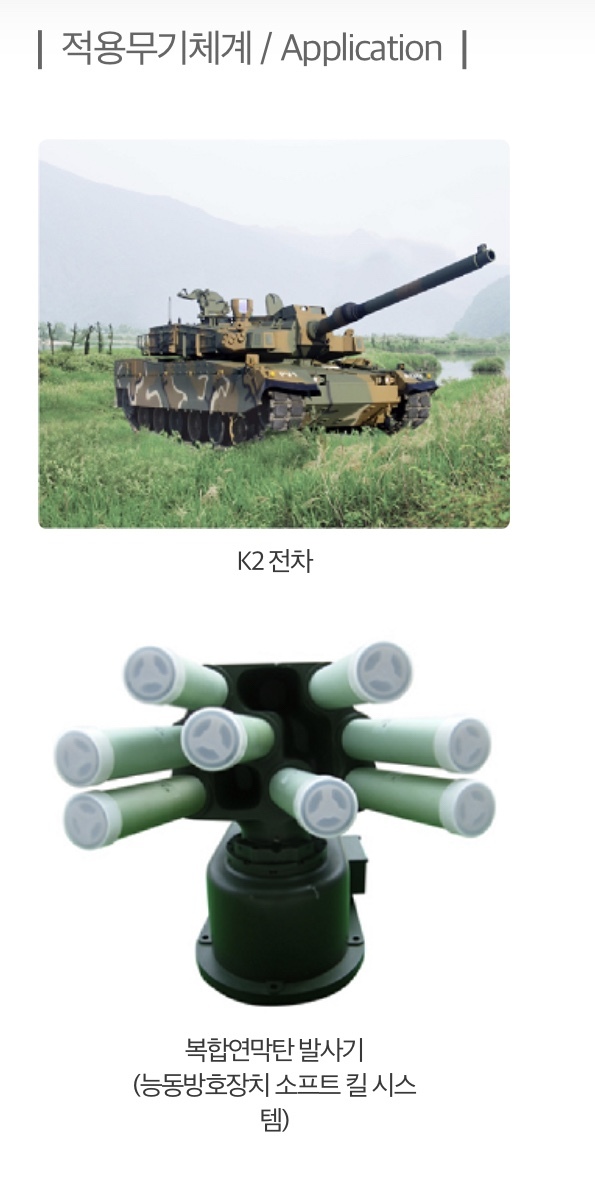

ㄴ회전형 복합연막탄 발사기
•구동범위 : -90∘~ +90∘
•구동속도 : 90∘ traver/sec
•중 량 : 70kg
관련내용
복합연막탄 선회구동장치를 위한 정밀 BLDC 서보 위치 제어기 개발

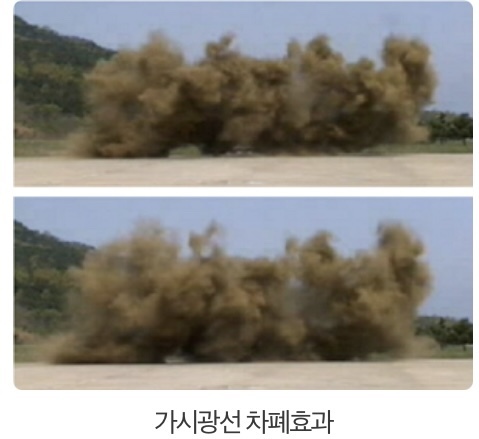

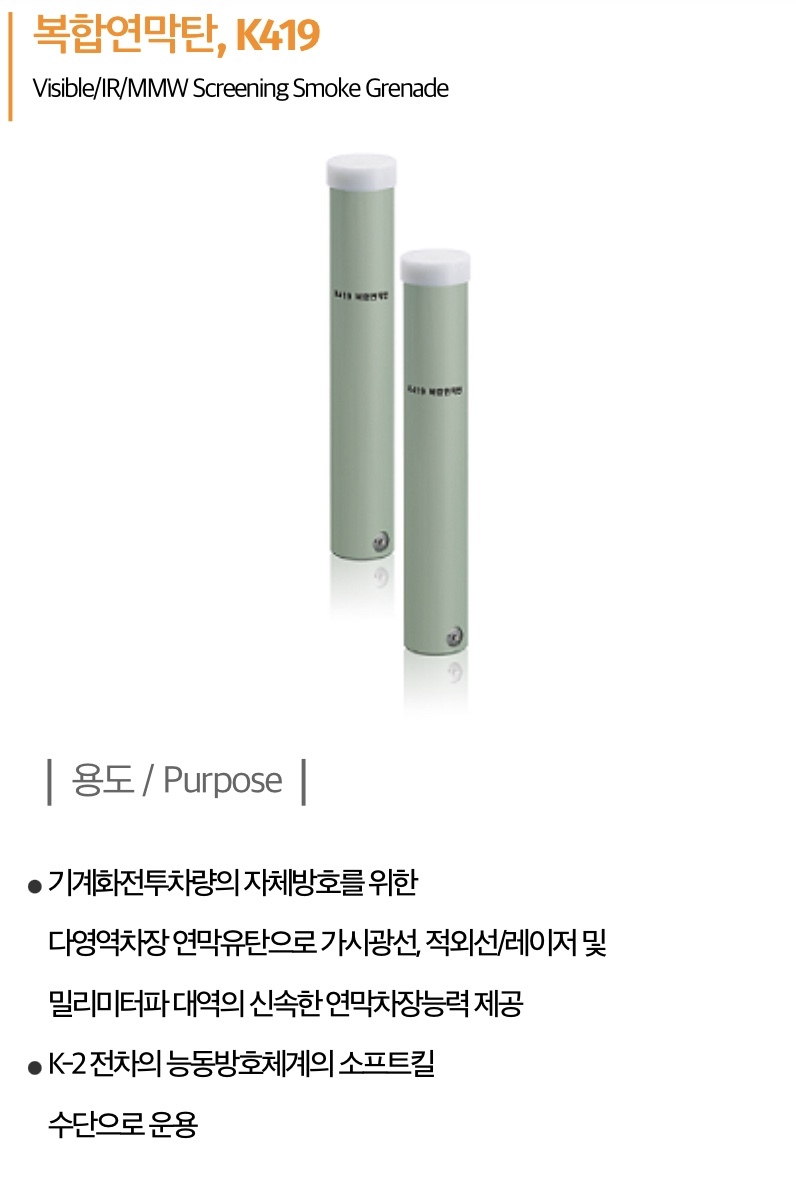

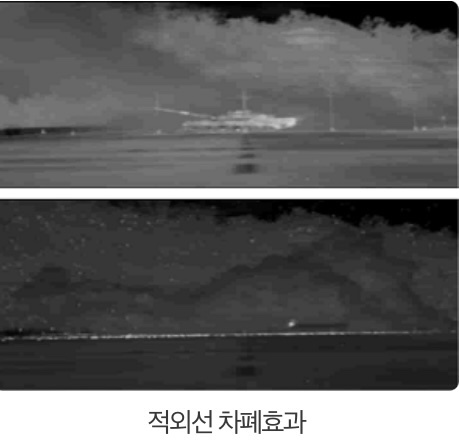

ㄴK419 복합연막탄
•가시광선
•적외선
•레이저
•밀리미터파
에 대한 차폐능력을 보여준다.

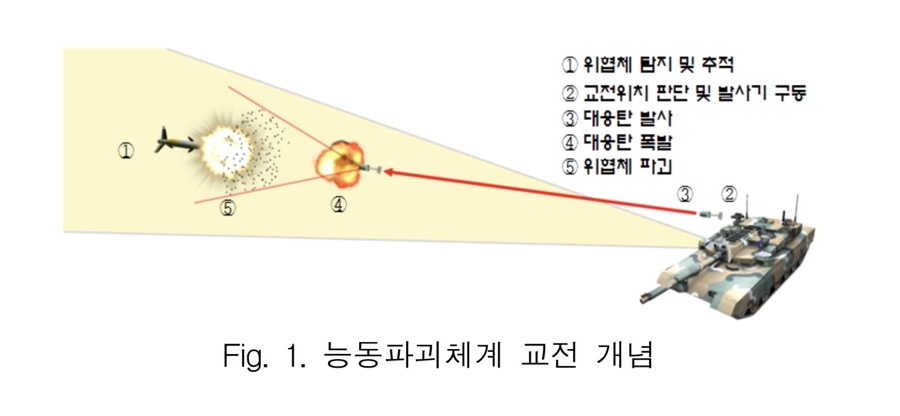

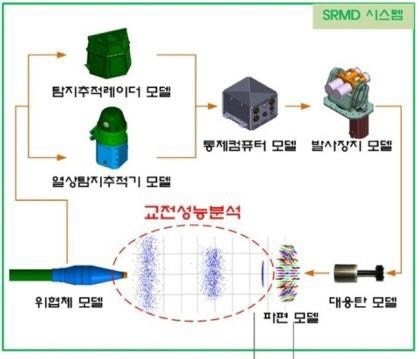

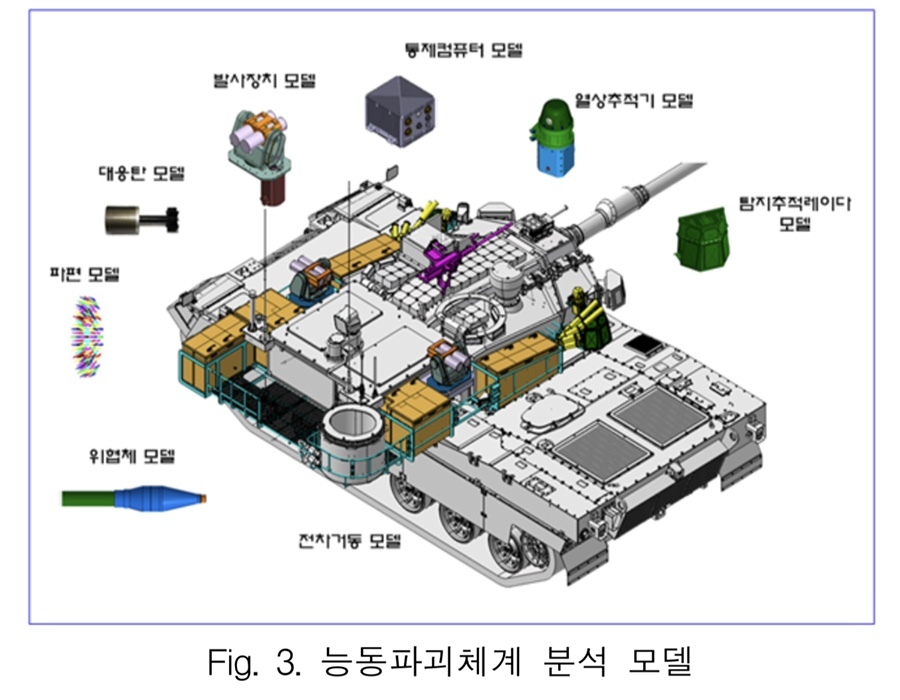

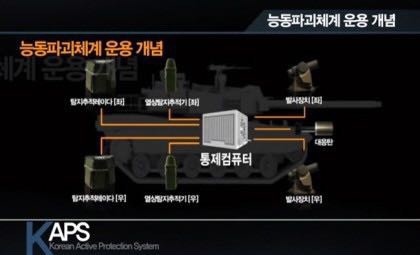

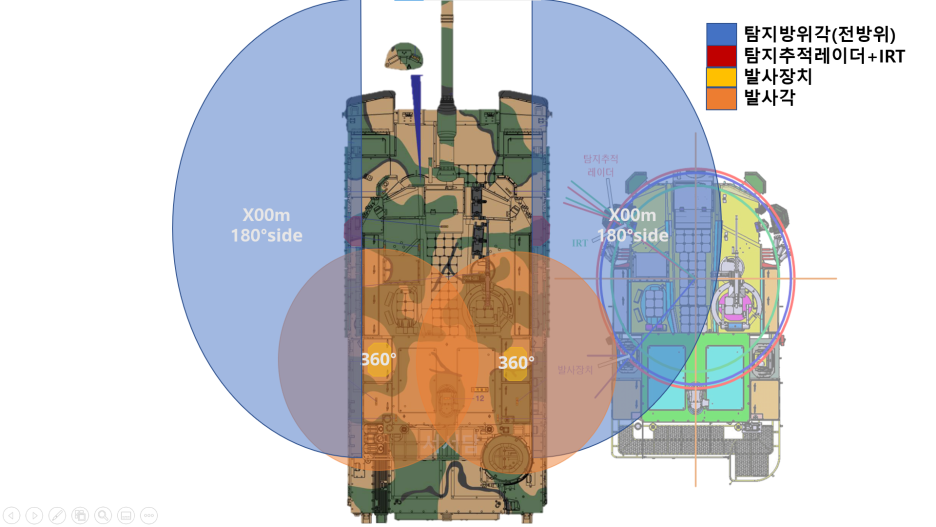

Hard kill (능동파괴형 방어시스템)
https://www.hanwhasystems.com/upload/hanwha_system_ko.pdf
다중 좌표계간 각도오차 보정을 통한 체계정렬 기법
https://www.koreascience.or.kr/article/JAKO201424750260755.pdf
고속 표적 추적을 위한 K-대역 레이다 송수신기 설계
http://www.ndsl.kr/soc_img/society/kees/JJPHCH/2010/v21n11/JJPHCH_2010_v21n11_1304.pdf
근거리 미사일방어시스템 성능분석을 위한 전차 구동 모델링 기법
https://citeseerx.ist.psu.edu/viewdoc/download?doi=10.1.1.860.7535&rep=rep1&type=pdf

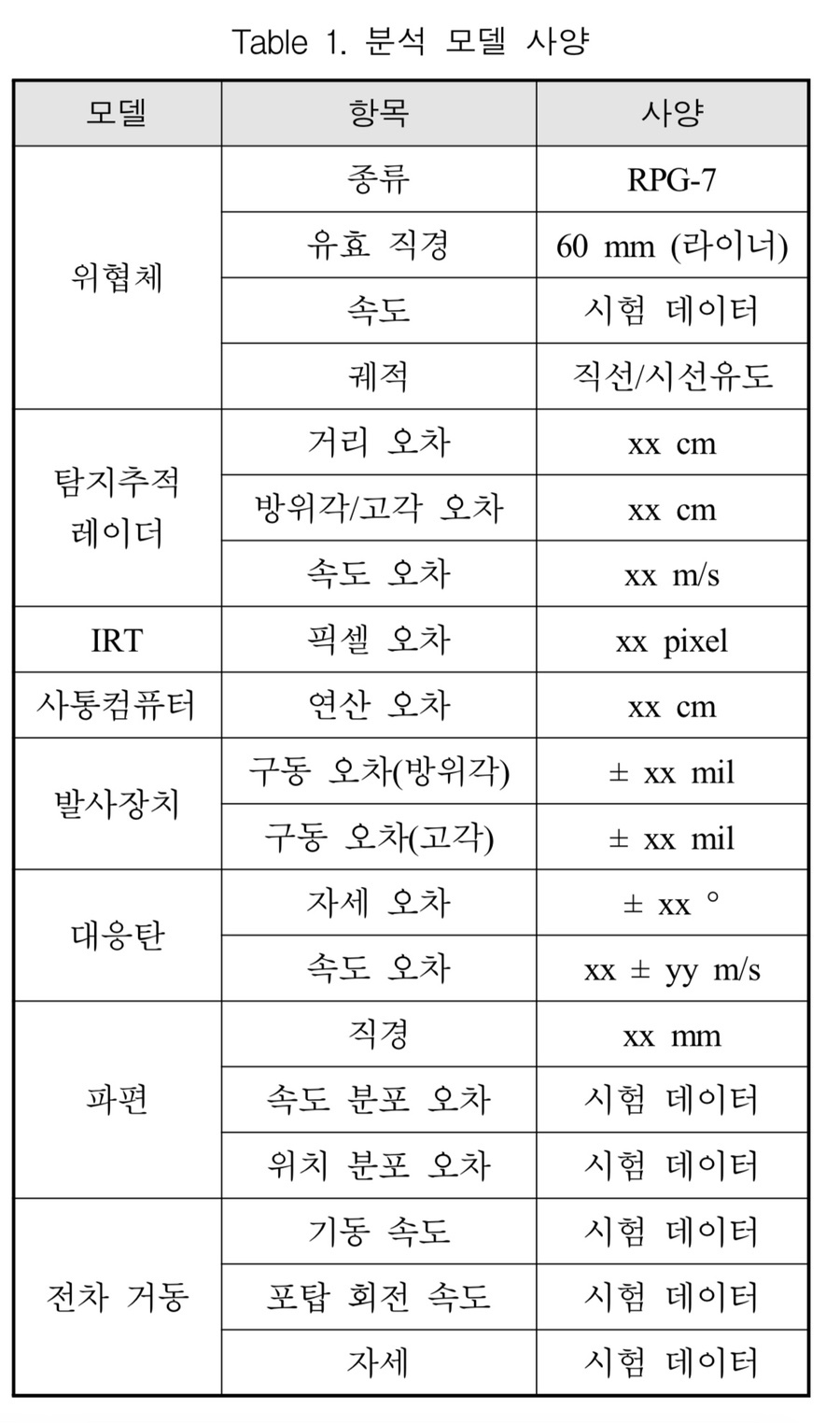

미사일/로켓 방어체계의 RPG-7에 대한 전차방호 성능분석
https://www.koreascience.or.kr/article/JAKO201424750260757.pdf

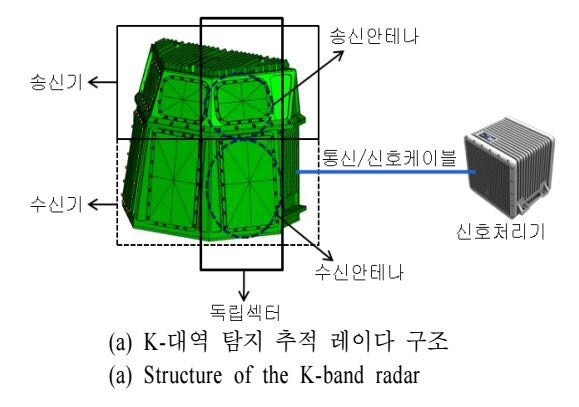

ㄴ탐지추적레이더
K밴드(18~27ghz)대역 fmcw방식 레이더이며 탐지와 추적을 담당한다
ㄴ열상탐지추적기(IRT=InfraRed Tracker)
적외선을 통한 감지센서로 추적레이더와 함께 미사일을 포착하는데 쓰인다
ㄴ발사기
대응탄을 발사한다.
레이더가 2종류씩이나 필요한지 궁금한 인원이 있을까 설명하자면
전방감시레이더는 전방에서의 원거리 위협탐지에 적합한 l밴드레이더이고, 탐지추적레이더는 그보단 근거리에서 고속으로 접근해오는 미사일을 추적해 파괴하기 위한 k밴드 대역이다
(tmi:트로피는 e/f밴드=s밴드 대역이다)

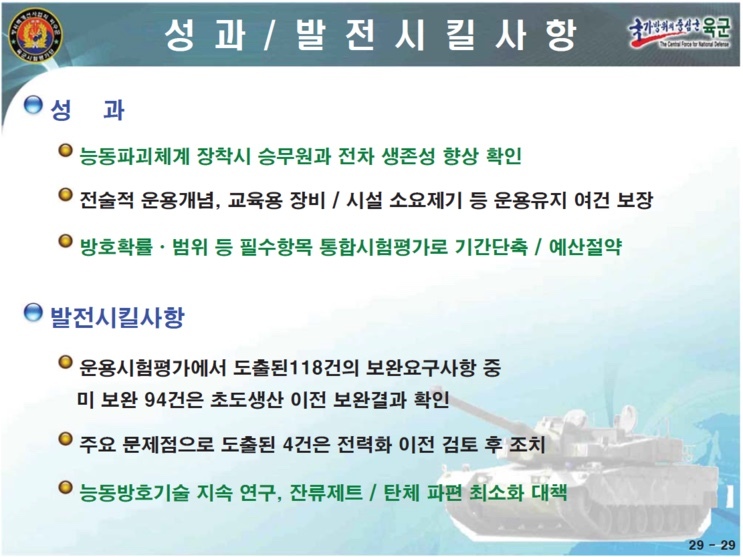

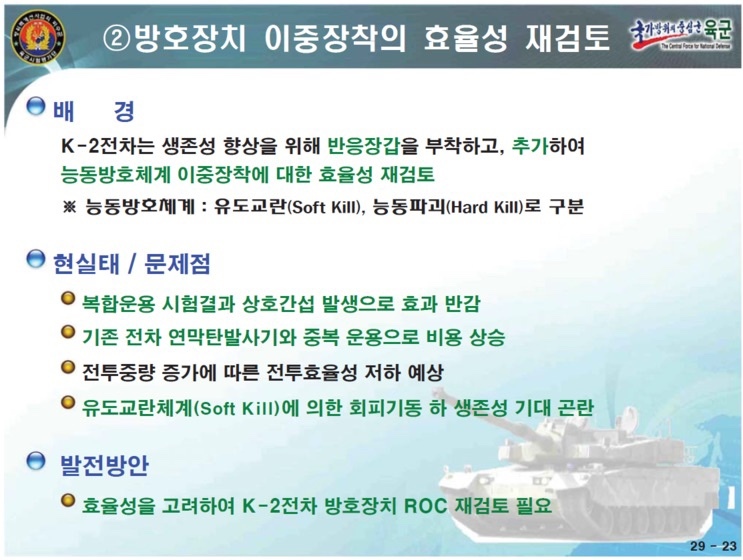

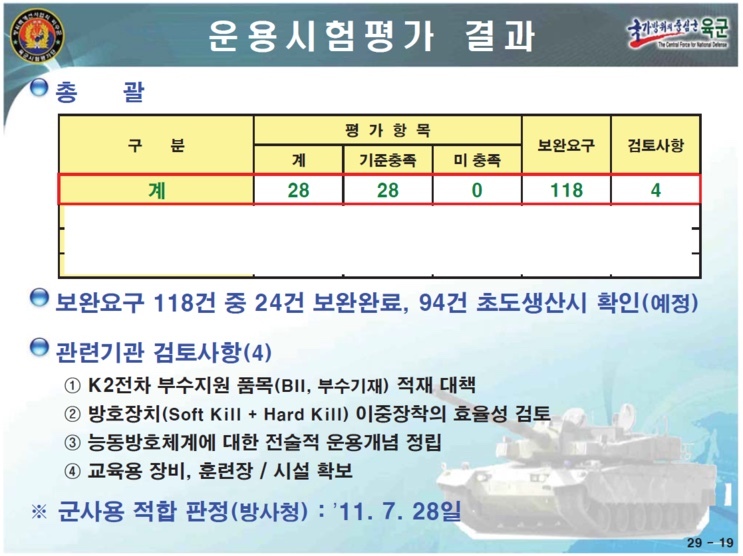

능동파괴체계의 미장착

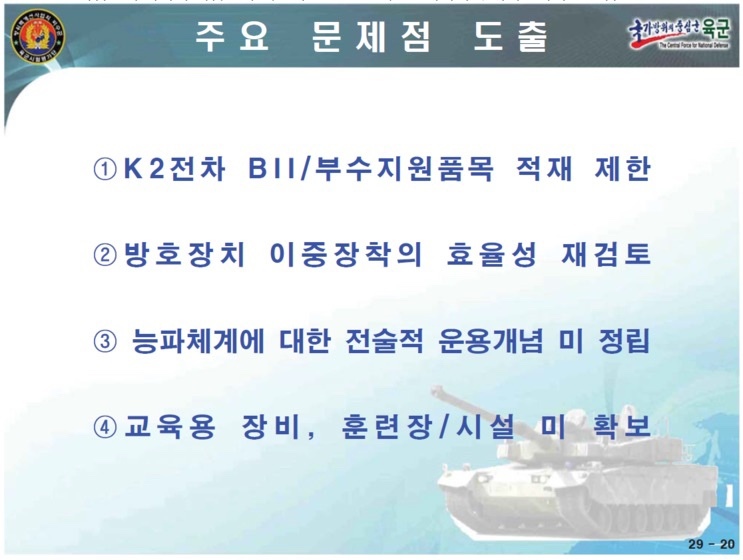

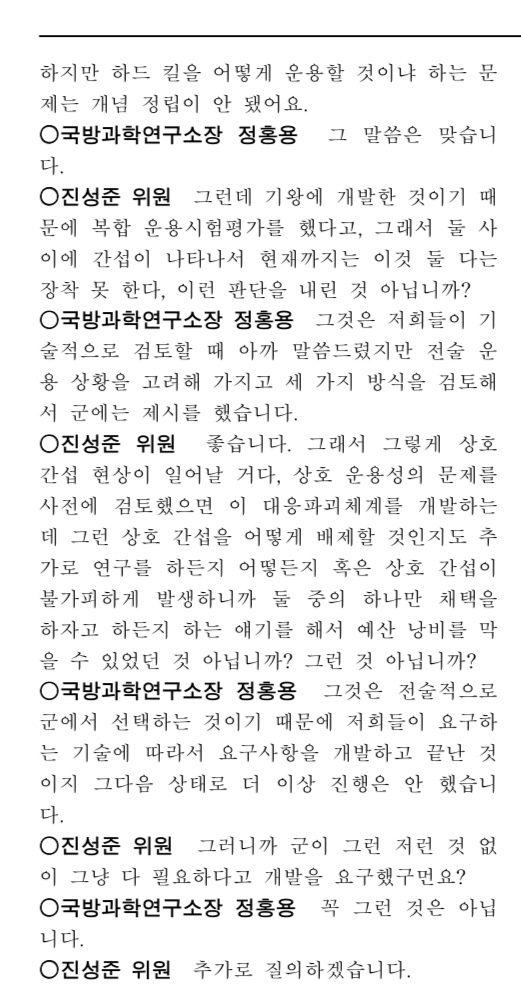

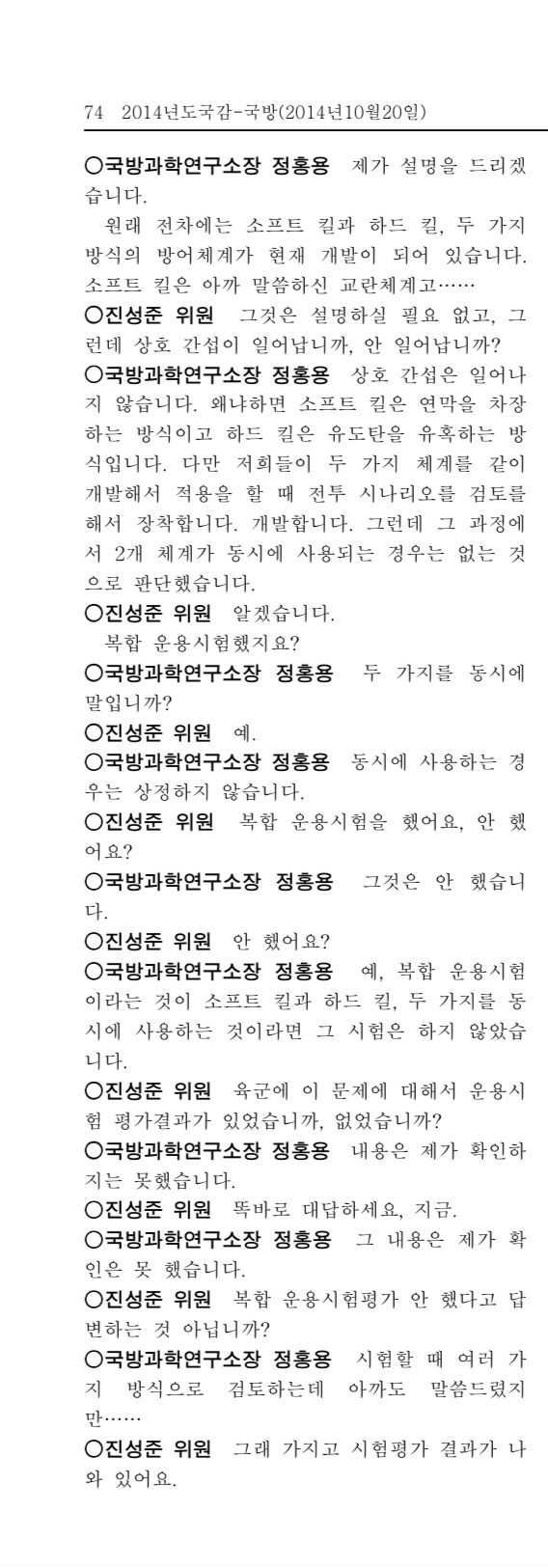

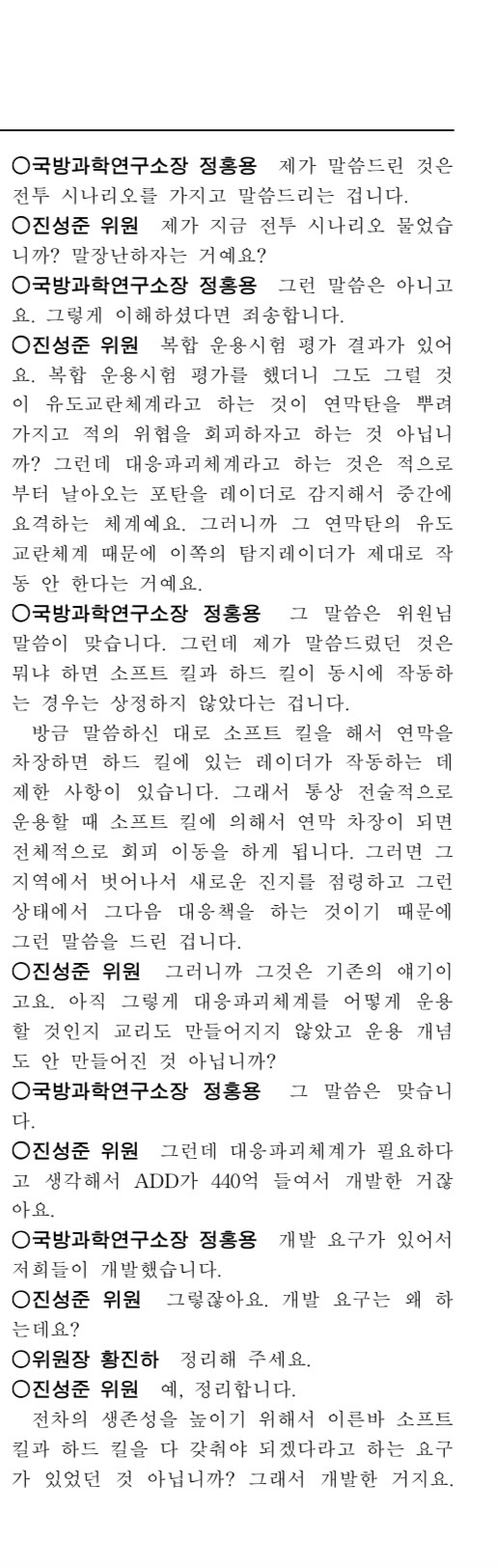

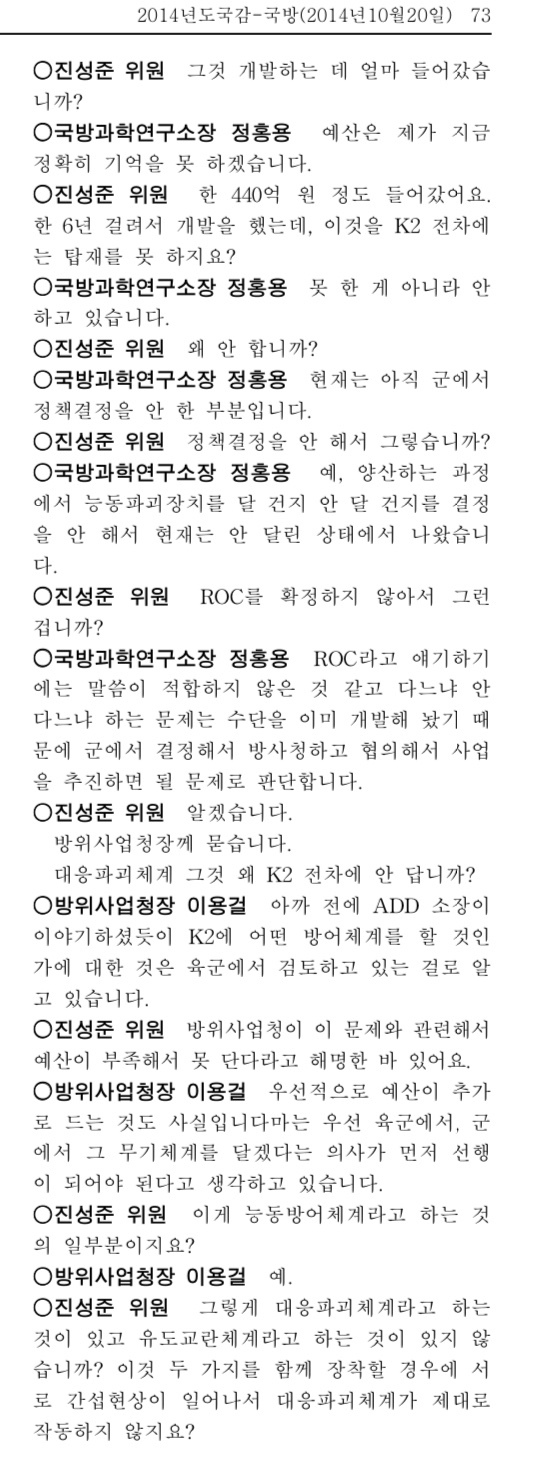

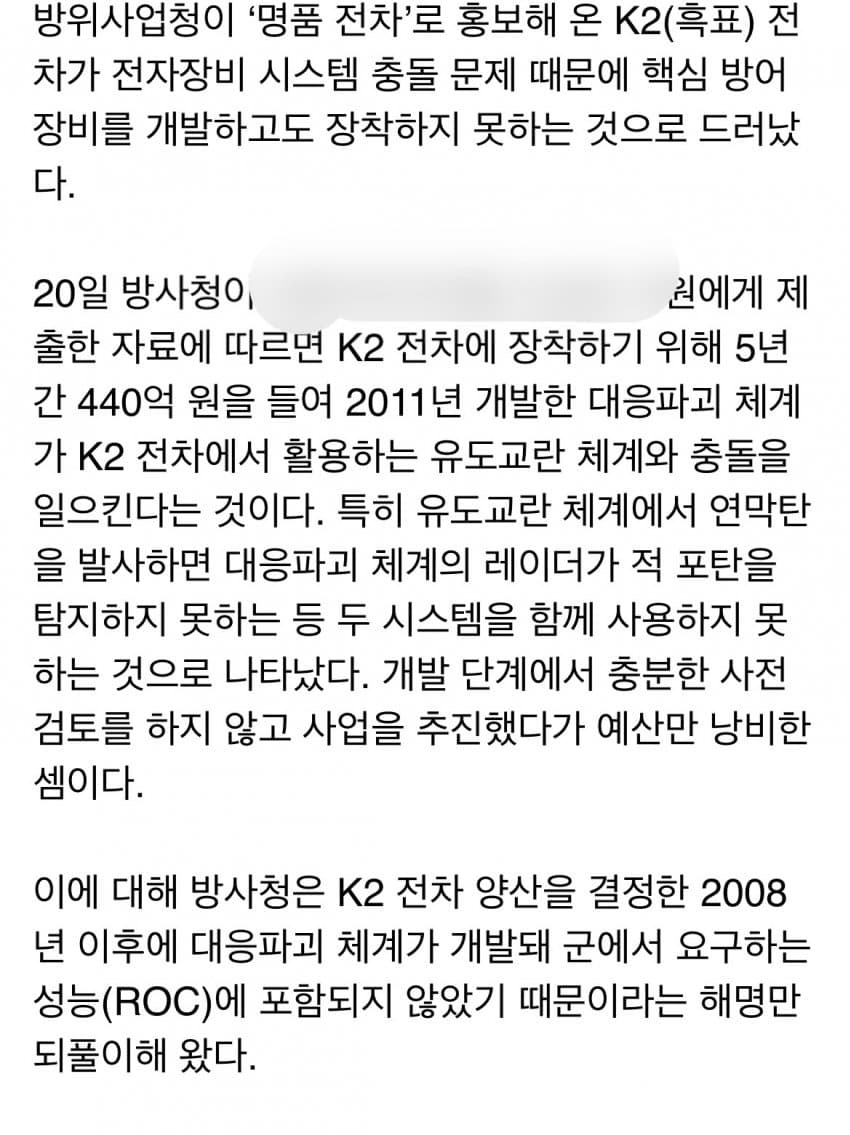

안타깝지만 이 대응파괴형 방어체계는 상호간섭 및 효율성 검토, 훈련/교육/ 미비 운용개념 미정립을 이유로 장착되지 않았다
자세한건 링크타고 보는걸 추천한다.
