흑표의 시제는 기본시제와 완성시제로 구분할 수 있다
기본시제
기본시제는 기능과 성능위주의 테스트가 진행된다.형상이 어떠한지는 크게 따지진 않는다고 한다
기본시제는 2대로
•기동시제(MTR/Mobility Test Rig)
•화력시제(FTR/Fire Test Rig)
각각 1대씩이다.

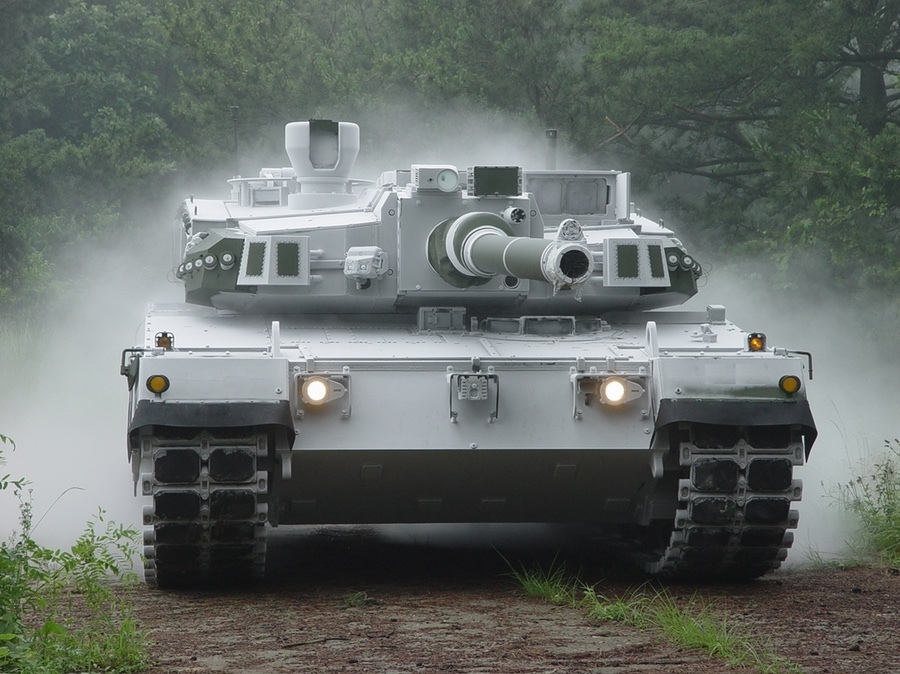

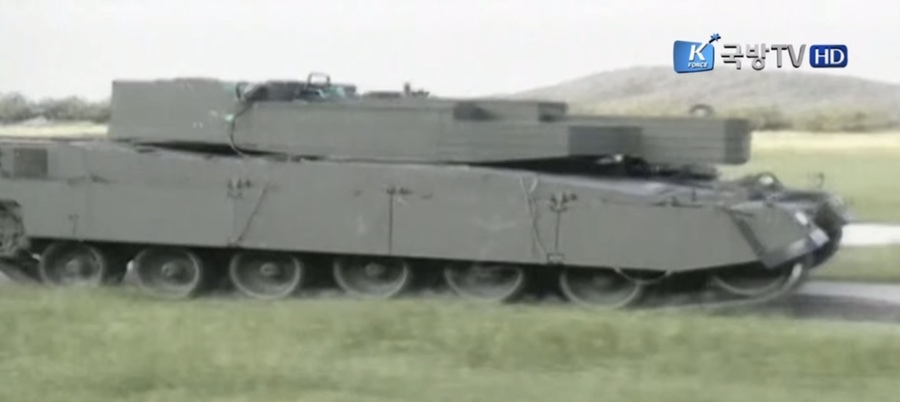

기동시제
차량의 주행시험에 대한 성능을 테스트하는 시제차량이다. 말그대로 주행이 가능하면 되기에 전차의 주포나 많은 부분이 생략되어있다.

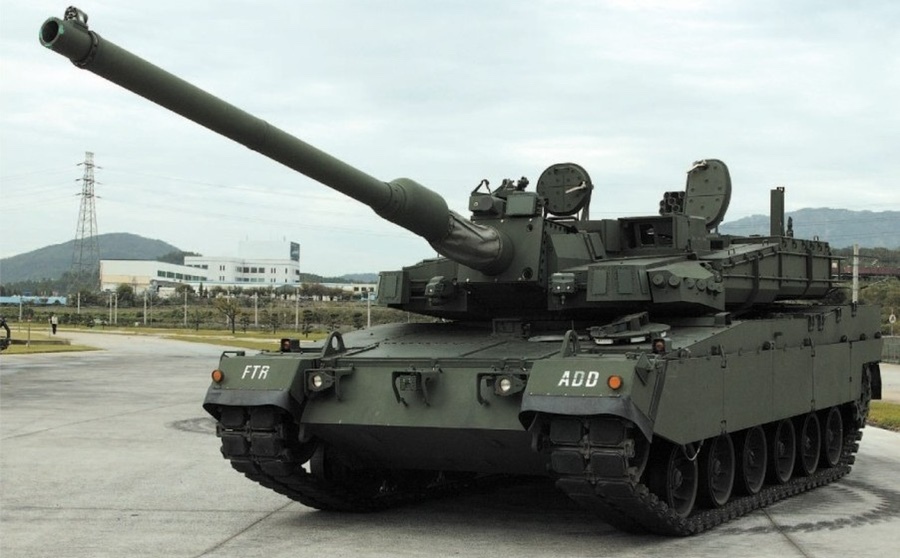

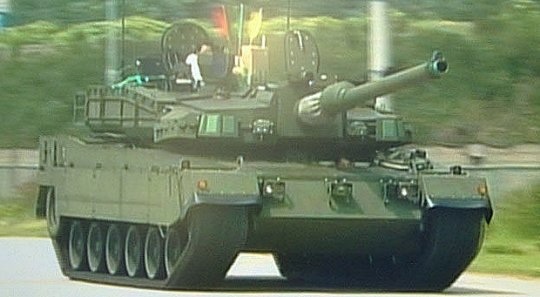

화력시제
사격통제나 전투통제등 화력에 대한 테스트하는 차량이라고 설명하나
흔히 아는 저온테스트를 거친 차량도 이 차량이다. 아무래도 전투통제에 시스템 작동조건을 테스트하는것으로 보인다.
기본시제를 통해 기술적 가능성과 성숙도를 알아볼 수 있으며 이는 완성시제의 설계와 연관된다.

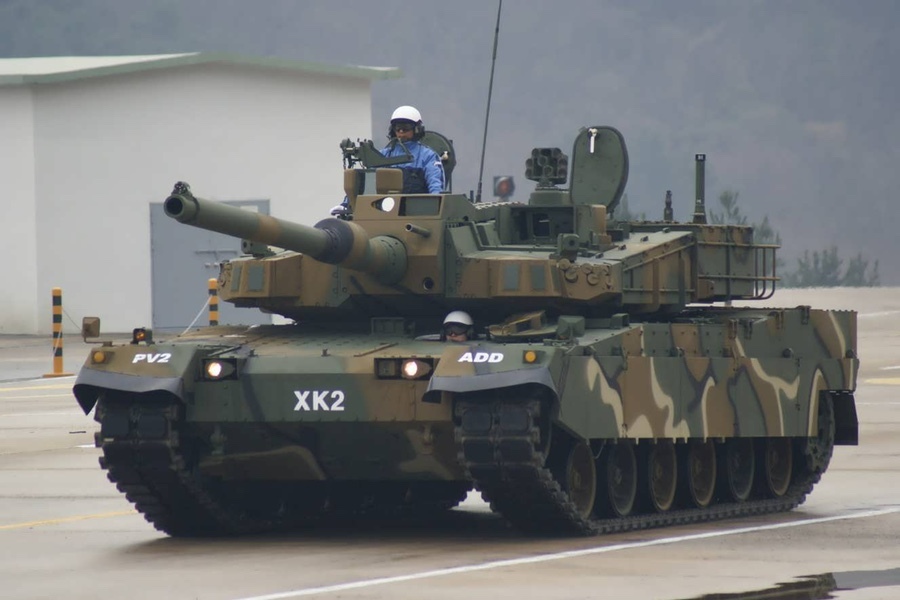

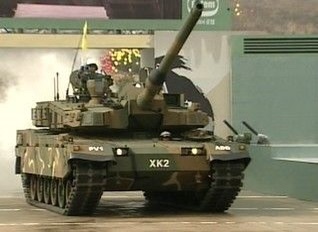

완성시제(XK2)

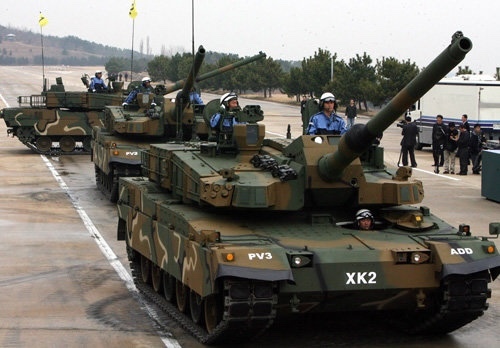

완성시제는 3대로 차대에는 PV넘버가 부여된다.(ex: pv1/pv2/pv3 )
완성시제는 이전에 제작된 기본시제를 바탕으로 제작된다. 기본설계를 재설계하고 비용등을 고려한다

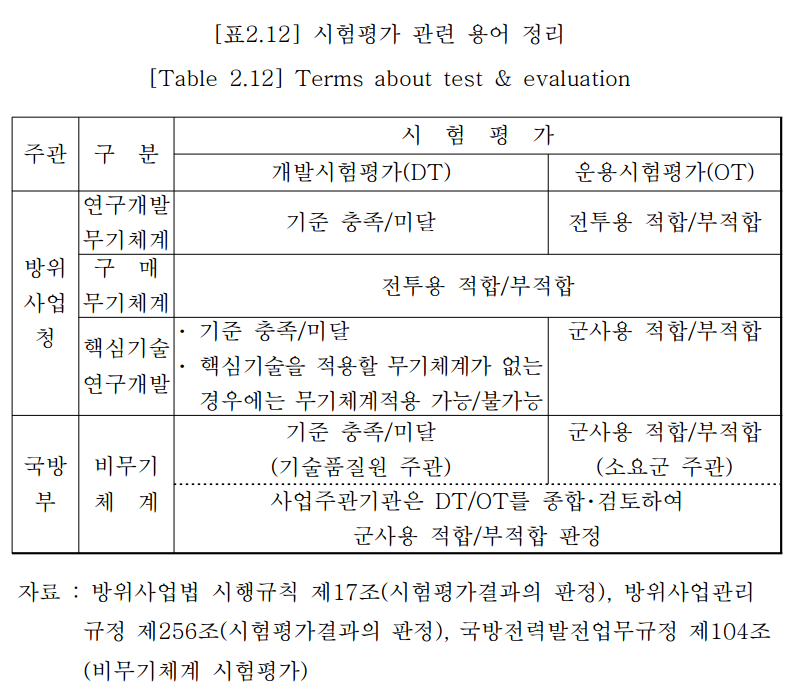

•내구도시험
•개발자 시험(DT/Development Testing)
•사용자 시험(OT/Operational Test)
•군수지원성 시험
이 완성시제를 가지고 최종평가를 하게 된다.

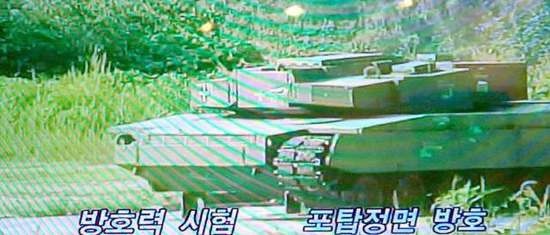

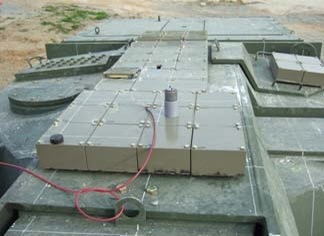

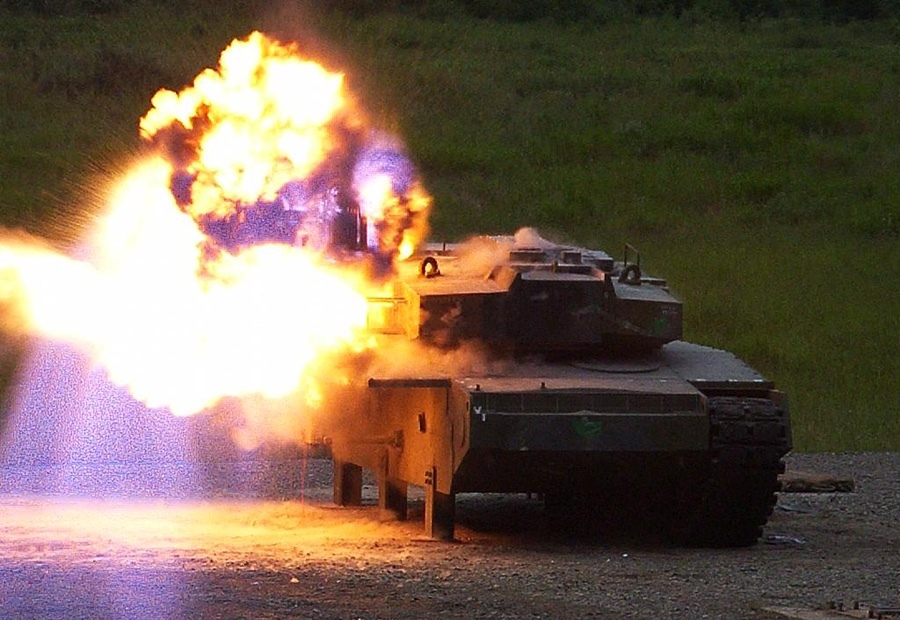

BH&T(ballistic hull and turret)
완성차량은 사격통제장비 및 전자장비등 고가의 물건이 탑재되기에, 방호력 시험을 할 수 있는 완성차와 똑같은 구조물을 만들어 방호성능시험을 진행한다.
이것으로 roc에서 요구되는 방호부위는
•전면/측면/후면
•상/하부
로 테스트하여 목표하는 성능을 만족시킬 수 있도록 한다
시험과정엔 탄을 사용되기에 직접적인 파편이나 피해가 예상이상으로 튀거나 하기에 굉장히 위험한
작업이고, 어려움이 있었다고 한다. (ex:산불)
많은 이들이 이 방호력 테스트에서 정면에 쏜게 k279탄인지, k276탄인지 120mm도 cn08(자체개발 55구경장)인지, 기존 44구경장인지 말이 많다
이에 대해 이 첫영상의 Breech block과 현대로템의 사진들을 종합해 보면 포의 구조물이 44구경장임을 알 수 있다
(포가 얹혀지는 짐레스트가 같은걸 보고 55구경장이라고 생각했다)
다만, 방호력 테스트중 이는 극히 일부로 이것만 가지곤 방호성능에 대해 말할 수 없으나 ‘최소한’ k276/44구경장에 대한 방호성능을 가진다고 볼 수는 있을 것이다.

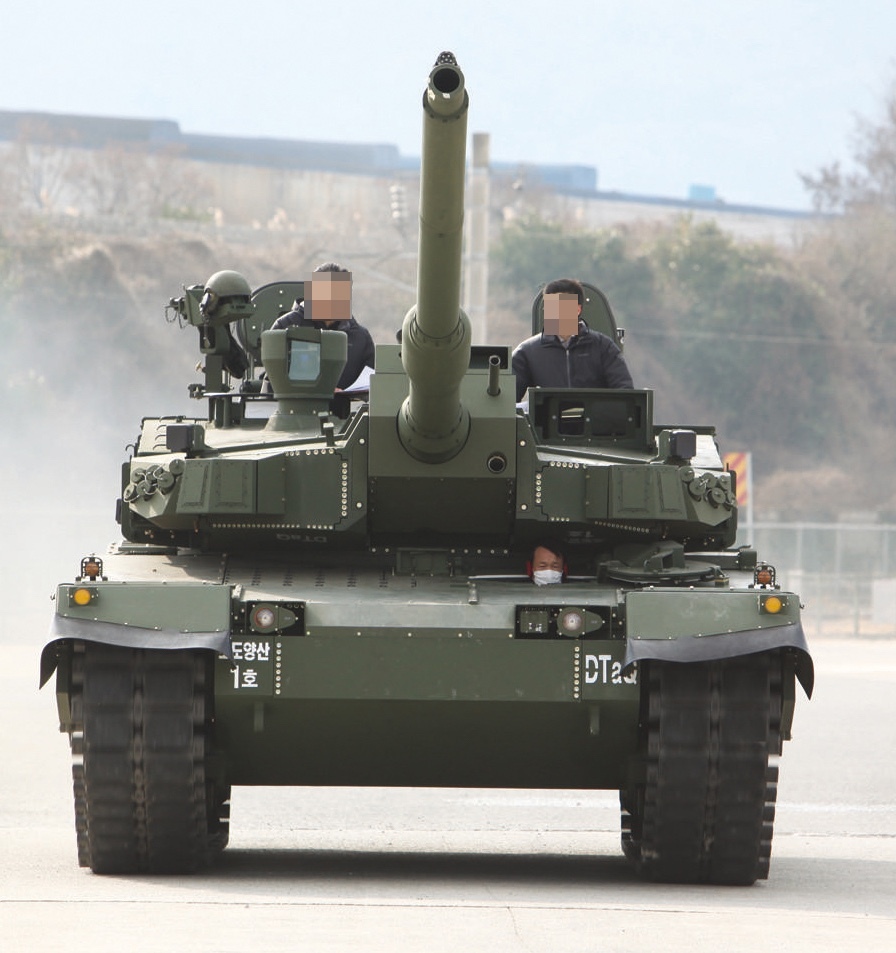

앞서 완성시제를 완성형 차량이라 말했지만, 양산차량은 다른 디테일들도 많이 보인다
이를 거쳐 군에 인도되는 흑표가 나온것이다.
끝으로 시제 제작에 대한 개발진들의 이모저모를 알아보고 가는 것도 좋을 것이다
미래군 첨단무기/대전
● 앵커： 미래전에 대비해서 우리 군의 무기가 첨단화되고 있습니다. 차기 소총， 또 휴대용 탱크로봇 등 우리 군의 미래 첨단무기를 보시죠. 최기웅 기자가 전합니다. ● 기자： 미래...
imnews.imbc.com
육상 | 방위산업 | 사업소개 | 현대위아

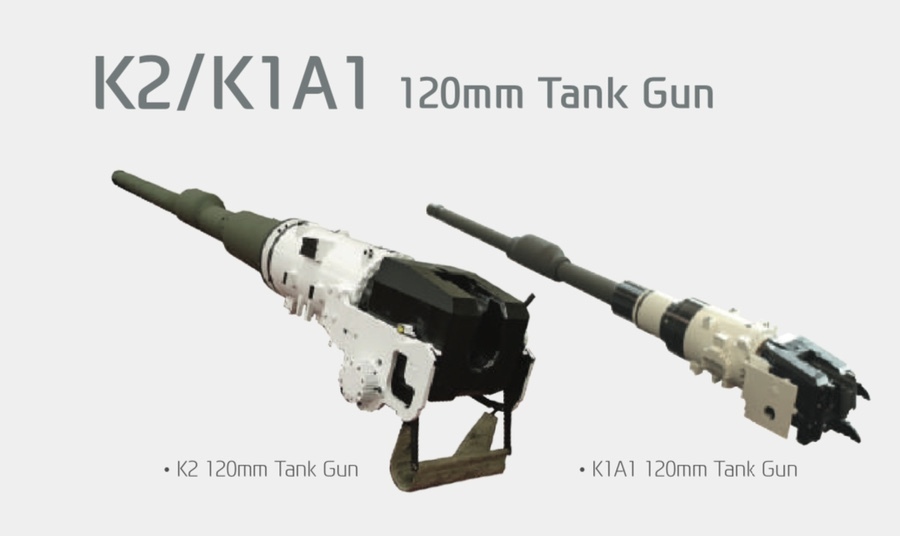

K2/K1A1 : 최신 기술이 접목된 세계 최고 위력의 전차포
