한화오션 합동화력함 컨셉

합동화력함 (JSS | Joint Strike Ship)

전장 150m

폭 20m

깊이 9.5m

배수량 만재 8000t급



함정의 체급은 KDDX와 비슷한 편이다. 아스널쉽과 큰 차이라면 아스널쉽은 자체적인 탐지 및 대공능력이 부족하다면, 한화오션의 합동화력함은 생존성을 극대화하면서도 타격 임무를 수행할 수 있다고 한다. 기존의 전투함보다 더 적은 인원으로 운용할 것이라고 한다

함수) KVLS1 추정 - 48셀(1모듈=8셀/6모듈)

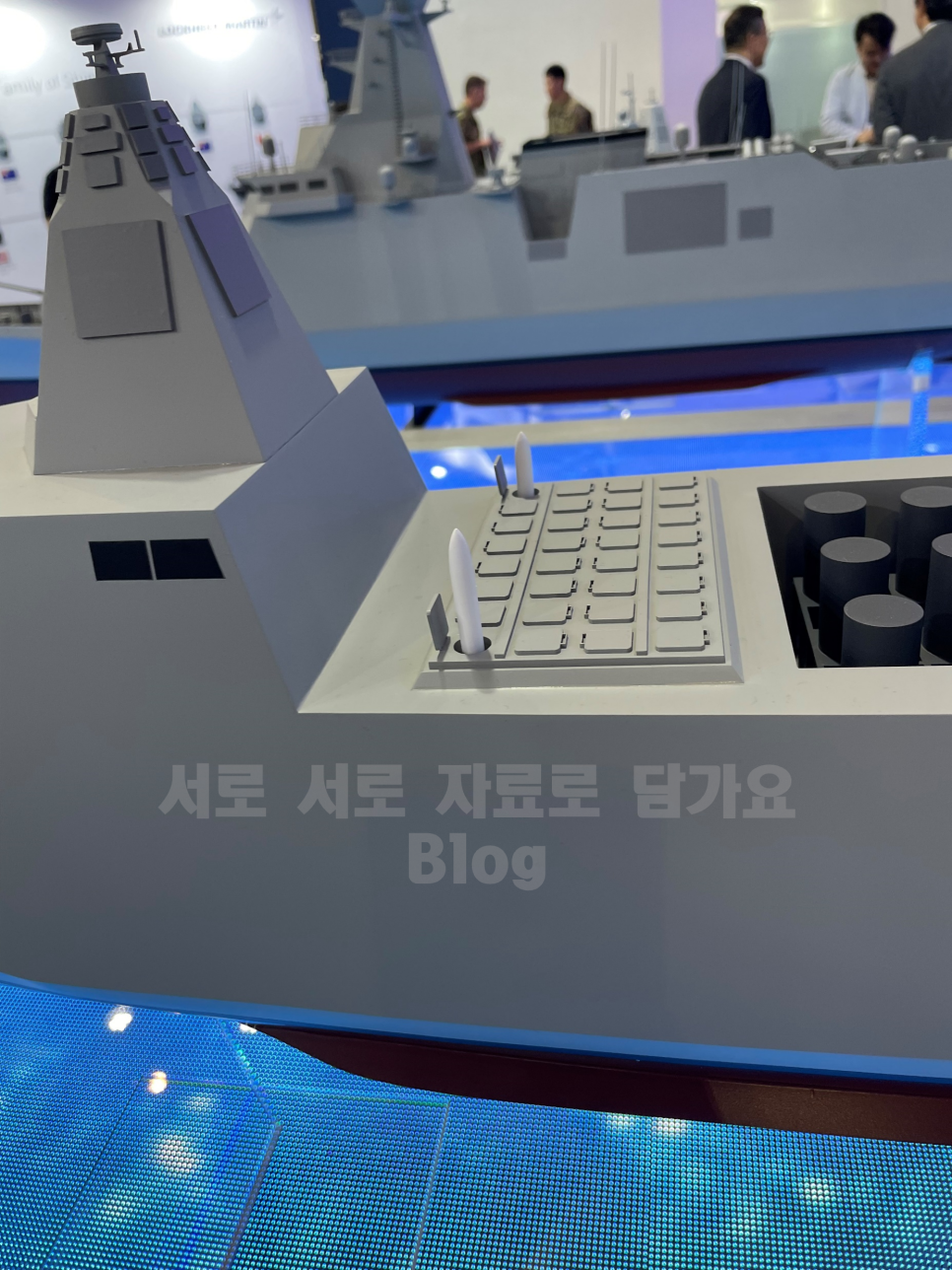

함교 후미) KVLS2 추정 - 32셀(1모듈=4셀/4모듈+4모듈)



KVLS2의 경우, 모듈의 확장성이 기존의 한화에서 공개한 것이 6모듈이기 때문에 8모듈=32셀이 아니라 4모듈+4모듈 구조일것으로 생각된다.



KVLS1과 KVLS2가 추정인 이유는 ‘알려줄 수 없다’는 답변때문이다. 물론 함수 vls가 자함 방어용이라는 것을 알려준데다가 위의 표시처럼 생존성 항목에 있는 것을 보면 고려한 VLS는 KVLS가 맞는 것으로 보인다.

KVLS2로 추정되는 발사대 뒤로는 15개의 발사대 구획이 존재한다. 육군의 미사일과 같은 것이라고 한다.

함미에는 15개의 캐니스터 구획보다 더 큰 미사일 발사대가 2발씩 좌우로 눕혀져 있다. 함미에 상시 장착을 고려하고 있으며, 발사시에는 기립하여 해수면에 화염을 방출한다.



함미에 상시 장착운용하므로 발사대로 인해 같은층의 인원이 함미갑판에 대한 접근은 사실상 불가능하며, 이것이 헬기 격납고가 없는 이유라고 한다. 한마디로 격납고와 등가교환된 발사대인것..

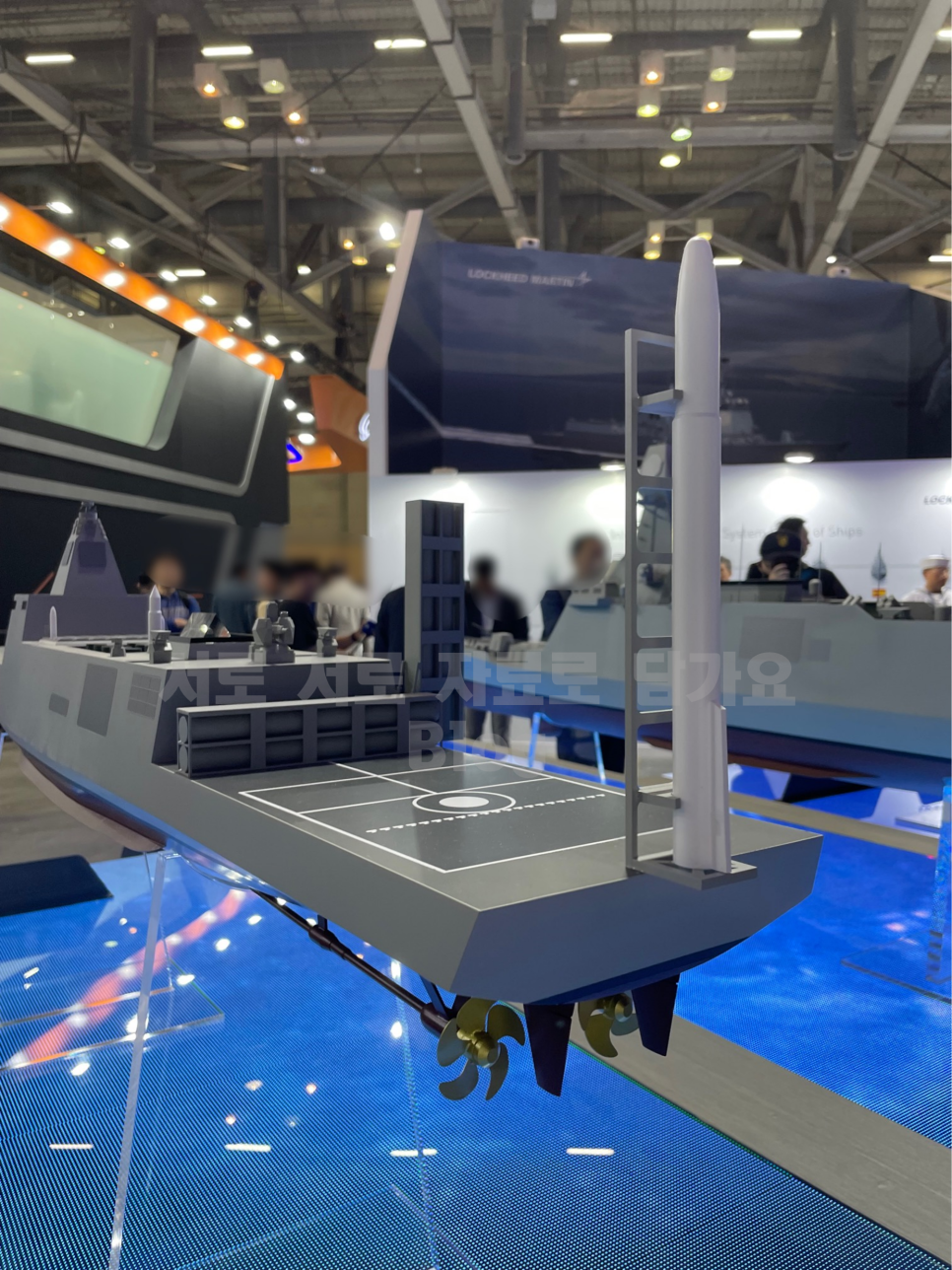

함미의 맨 끝에는 이보다도 더 큰 발사대가 장착되어 있는데, 이는 상시 장착되는 발사대는 아니라고 한다. 필요시 수송함 등에서 전달받아 장착되는 구조로 앞의 4발의 미사일처럼 눞혔다가, 세웠다가 할 수 있는 것이 아니다.



이 함정은 아직 확정된 것이 아니라 많은 부분이 수정될 수 있다는 답변을 받았다

---

여담

한마디로

그냥 발사대-큰 발사대-더 큰 발사대-더욱 더 큰 발사대-진짜 엄청 큰 발사대



존나 뇌절같은데, 이번 전시회는 이만큼 어지러운 것들이 많다
