줌왈트의 작전구역 그림에 대한 내용

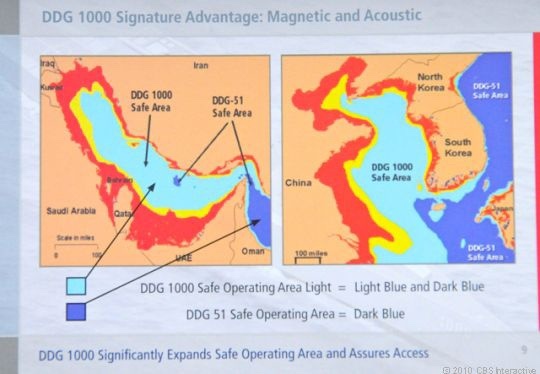

줌왈트 스텔스 성능으로 잘못 알려진 그림

이 그림을 본 사람들은 작전구역이 대부분 줌왈트의 수상 스텔스와 관련된 내용으로 오해하는 경우가 많다.

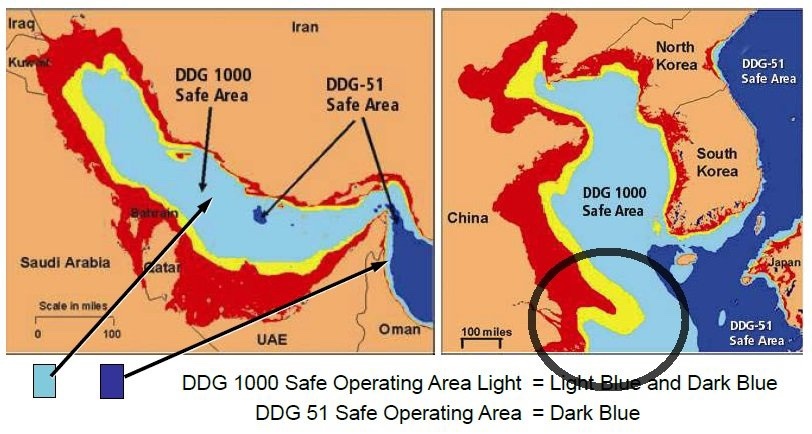

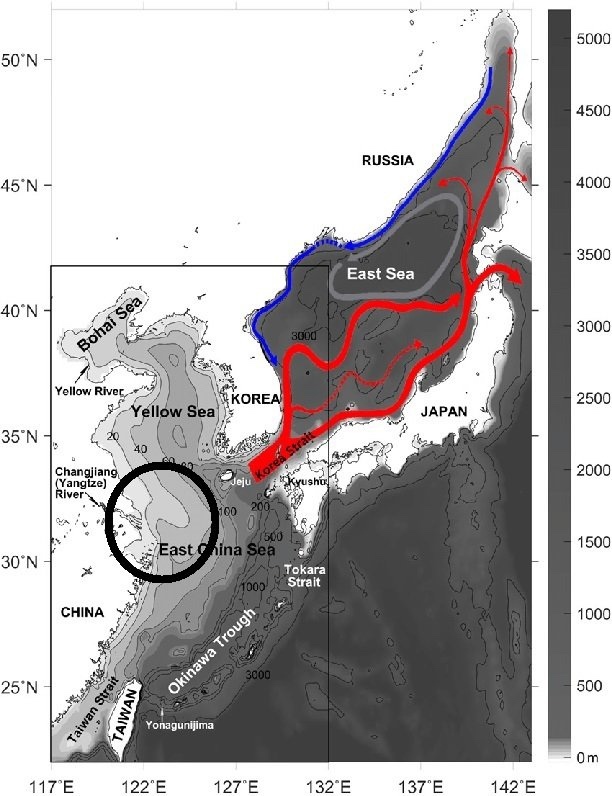

줌왈트 구역그림과 수심도 비교

이 그림의 기준이 단순 수심도에서 따 온걸 아는 사람들은 때로는 이걸 순 뻥이라고 부르기도 한다.

근데 애초에 이 그림은 줌왈트의 ‘개쩌는’ 수상 스텔스 능력과는 관련이 없다.

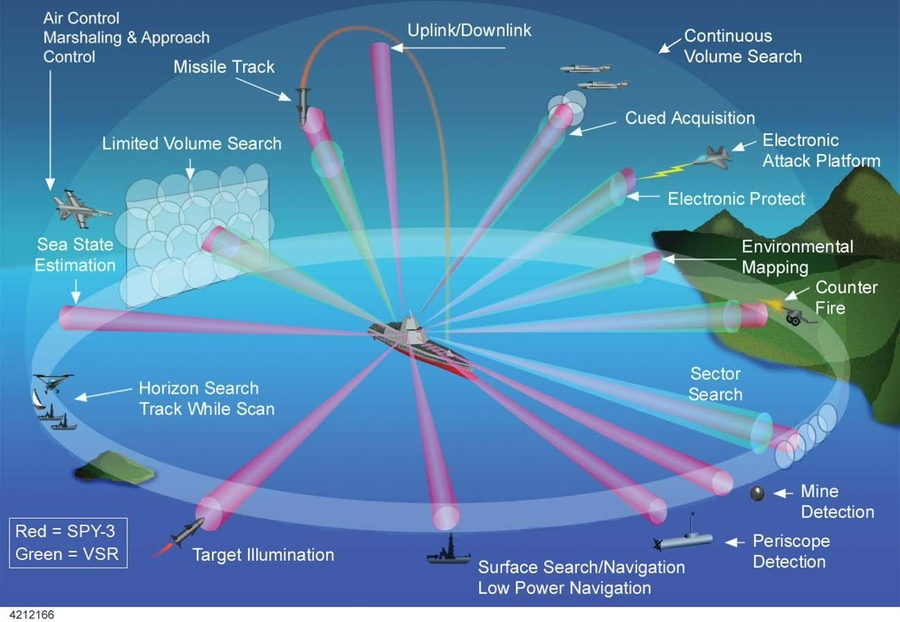

Dual Band Radar 시스템이 적용된 Zumwalt급 구축함의 다기능 수행 개념도

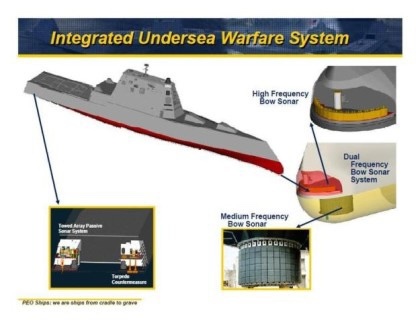

줌왈트의 수중 탐색 능력이 뛰어남을 홍보하는 그림

애초에 수심도사진이 사용된 이유는 줌왈트의 소나체계에 있다

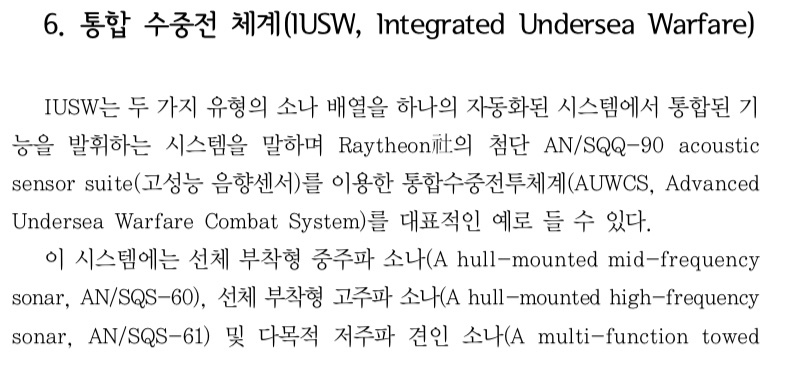

줌왈트는 고주파소나와 중주파 소나를 같이 사용하는 시스템을 함수소나로 사용하며, 예인소나로 저주파 소나를 장착한다.







많은 국가들이 바이스태틱/멀티스태틱 소나 체계를 갖추고 있지만



연안에서 극히 조용한 저속/정지상태의 디젤 잠수함/잠수정 및 기뢰/폭뢰를 상대하기 위해 설계된 다중 주파수 멀티스태틱 체계를 갖춘 줌왈트는 얕은해역에서도 최대한 위험요소 없이 활동할 수 있다.









출처

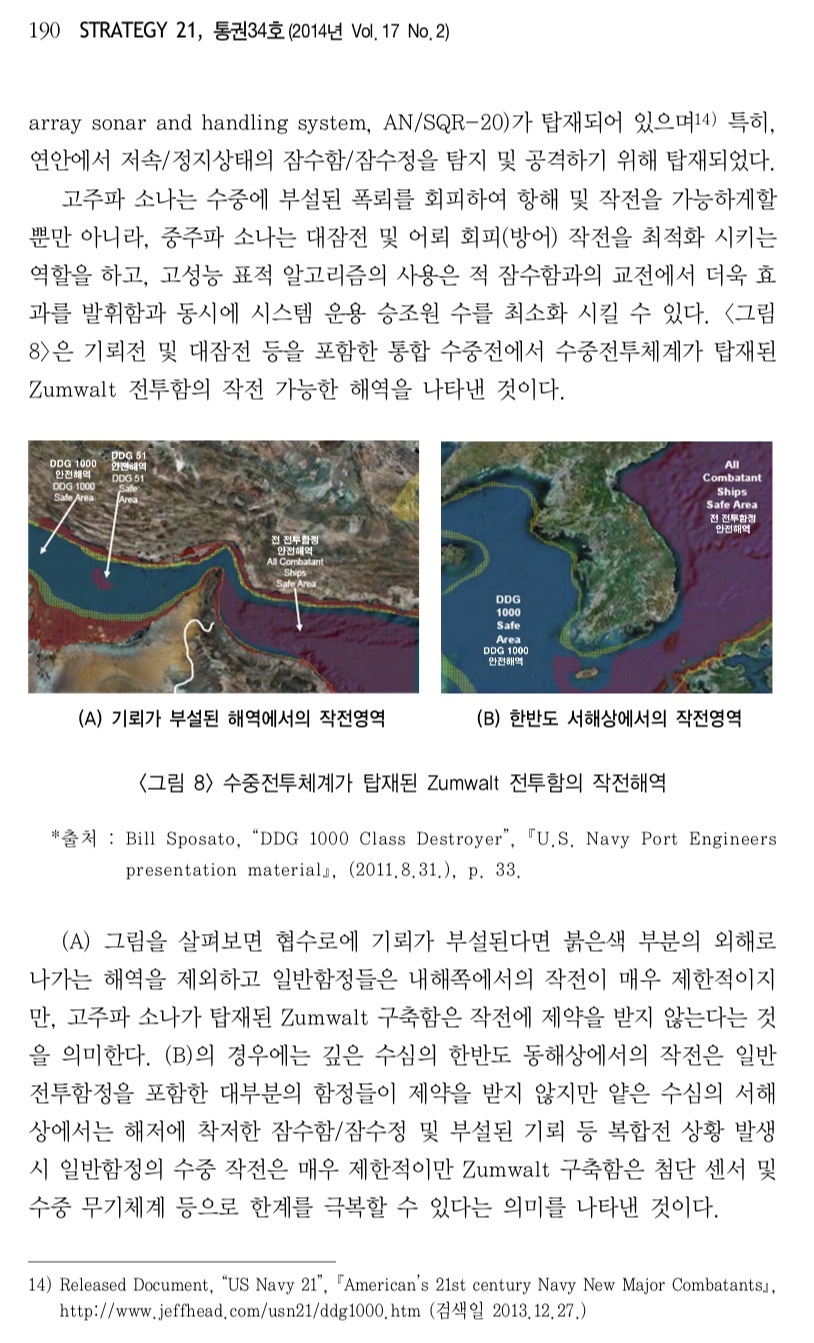

Zumwalt(DDG-1000)급 구축함의 운용 시스템 및 탑재 가능 무기체계 분석을 통한 시사점 도출

http://koreascience.or.kr/article/JAKO201410565090517.pdf



https://www.cnet.com/pictures/the-navys-next-generation-destroyer-photos/3/
